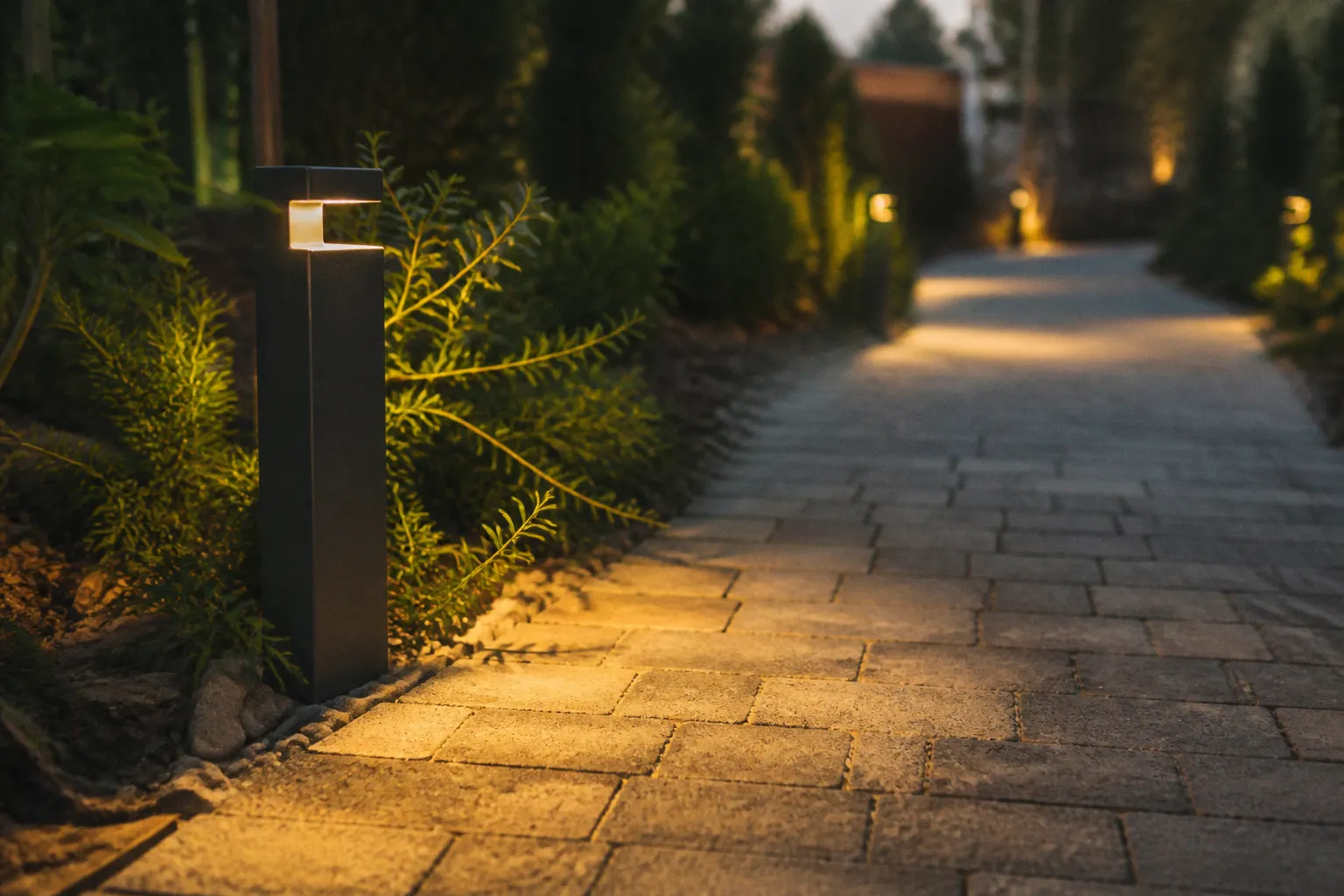

Rozmieszczenie lamp ogrodowych przy ścieżkach krok po kroku

Efekt jest przewidywalny: jasne plamy pod słupkami, ciemne odcinki między nimi, olśnienie przy patrzeniu wzdłuż ścieżki i niepotrzebnie wysoki pobór energii.

Rozmieszczenie lamp ogrodowych wzdłuż ścieżek trzeba zacząć od trzech danych: szerokości nawierzchni, wysokości punktu świetlnego i bryły fotometrycznej oprawy. Dopiero później ustala się odległość między lampami ogrodowymi. Jedna liczba nie działa dla każdego ogrodu. Słupek 80 cm z rozsyłem 180° pracuje inaczej niż niska oprawa kierunkowa, a jeszcze inaczej niż kula świecąca dookoła.

Celem nie jest maksymalna jasność. Celem jest ciągła, czytelna linia przejścia bez widocznego źródła światła na wysokości oczu.

Dobra ścieżka nie świeci lampami. Świeci nawierzchnią, krawędzią i punktem, w którym stawia się stopę.

Zacznij od funkcji ścieżki, nie od katalogu lamp

Ścieżka od furtki do drzwi wejściowych ma inny profil użytkowania niż wąskie przejście między tarasem a altaną. W pierwszym przypadku trzeba rozpoznać poziom nawierzchni, stopnie, zmianę kierunku i przeszkody. W drugim zwykle wystarczy światło orientacyjne. Jeśli oba ciągi dostaną identyczne oprawy i identyczny rozstaw, jeden z nich będzie najpewniej prześwietlony.

Przed zakupem warto rozrysować prosty plan działki i oznaczyć:

• szerokość każdego odcinka ścieżki, zwłaszcza przy zakrętach i przewężeniach;
• materiał nawierzchni: jasny beton, kostkę, żwir, drewno lub ciemny kamień;
• stopnie, obrzeża, różnice poziomów i przejścia przy bramie;
• miejsca, z których patrzy się wzdłuż ciągu — z tarasu, salonu, podjazdu;
• rabaty, trawy i niskie krzewy, które za rok mogą przeciąć strumień światła;
• przebieg istniejących instalacji oraz miejsca możliwego serwisu opraw.

Nawierzchnia ma znaczenie praktyczne. Jasne płyty odbijają więcej światła, więc przy tej samej oprawie mogą wyglądać znacznie jaśniej niż grafitowa kostka. Żwir rozprasza światło nierówno. Mokry granit lub beton daje odblaski, których nie widać w projekcie oglądanym w dzień. Dlatego obliczenia są punktem startowym, a nie końcem pracy.

Dla prywatnej ścieżki nie projektuje się iluminacji jak dla parkingu. Nie trzeba modelować całej przestrzeni na wysoki poziom luksów. Trzeba utrzymać orientację: widoczny przebieg traktu, kontrast krawędzi oraz czytelność stopni.

Fotometria decyduje o rozstawie

Karta katalogowa lampy podaje zwykle moc, strumień świetlny, temperaturę barwową i stopień ochrony. To za mało. Przy planowaniu liczy się przede wszystkim krzywa fotometryczna: pokazuje, pod jakim kątem i z jaką intensywnością oprawa wysyła światło.

Dwie lampy o strumieniu 120 lm mogą dać zupełnie różne rezultaty. Pierwsza skieruje większość światła szeroko na nawierzchnię. Druga wypuści je przez mleczny klosz dookólnie, w tym w stronę oczu, rabaty i elewacji. Na opakowaniu oba modele będą wyglądały podobnie. Na ścieżce nie.

Najczęściej spotyka się trzy układy.

Dla domowych lamp ścieżkowych rozsądnym punktem wyjścia jest rozstaw od około 3,05 do 4,27 m. Nie jest to przepis. To zakres, od którego można zacząć próbę dla typowych niewysokich opraw i prywatnej skali ogrodu.

Jeżeli stosujesz słupki o wysokości co najmniej 80 cm, rozstaw może być większy, ale wyłącznie przy właściwej optyce. Dla opraw z rozsyłem 180° spotyka się wskazania do 8 m przy module LED 12 W. Dla słupków 360° i modułu 24 W — do 10 m. Te liczby dotyczą konkretnych układów optycznych. Nie można przenosić ich automatycznie na dowolną lampę cylindryczną kupioną w markecie.

Przy oprawach montowanych na ścianie lub niskim murku przydaje się prostsza relacja: odstęp między punktami świetlnymi nie powinien przekraczać dwukrotności wysokości montażu. Jeśli oprawa znajduje się 1 m nad nawierzchnią, startowy rozstaw wynosi maksymalnie 2 m. Taki układ pozwala utrzymać ciągłość światła na chodniku, a nie serię oddzielnych plam.

Jedna strona czy obie strony ścieżki?

Dla ścieżki o szerokości około 80–120 cm często wystarcza jedna strona. To rozwiązanie ogranicza liczbę opraw, liczbę połączeń i przyszły serwis. Warunek: oprawa musi mieć asymetryczny rozsył lub być ustawiona tak, aby światło obejmowało całą szerokość przejścia.

Układ naprzemienny po obu stronach ma sens, gdy:

1. ścieżka jest szersza niż typowy trakt pieszy;

2. prowadzi intensywnie użytkowanym wejściem do domu;

3. ma liczne łuki, stopnie lub rozgałęzienia;

4. jedna strona jest okresowo zasłaniana przez roślinność;

5. zależy ci na czytelnym rytmie kompozycyjnym widocznym z domu.

Nie ustawiaj słupków parami dokładnie naprzeciw siebie bez potrzeby. Powstaje wtedy bramka z dwóch widocznych źródeł światła. Przy wąskiej ścieżce użytkownik przechodzi między nimi i łapie olśnienie z obu stron. Układ mijankowy jest zwykle bardziej stabilny wizualnie i lepiej rozprowadza światło.

Ustal strumień światła, a nie tylko moc oprawy

Moc w watach mówi dziś głównie o poborze energii. Nie opisuje ilości światła ani jego użyteczności. Przy LED-ach punkt odniesienia stanowi strumień w lumenach, ale także on nie wystarcza bez danych o optyce.

Dla bezpiecznego, domowego oświetlenia ścieżki typowy zakres wynosi około 85–150 lm na pojedynczą oprawę. To zwykle wystarcza, jeśli źródło jest osłonięte, a punkty rozmieszczone gęściej niż dekoracyjne lampy ogrodowe.

Wartość 250 lm na oprawę pojawia się przy zastosowaniach komercyjnych. Przeniesiona bez korekty do małego ogrodu często daje agresywny obraz: jasne pole pod każdą lampą i rozszerzone źrenice po wyjściu z domu. Wtedy ciemniejsze fragmenty działki wydają się jeszcze ciemniejsze. To nie poprawia widzenia.

Dobór można prowadzić w tej kolejności:

1. Najpierw ogranicz strumień. Zacznij od 85–150 lm dla pojedynczego punktu przy typowej ścieżce domowej.

2. Następnie ustaw rozstaw testowy. Przy niskich oprawach przyjmij 3–4 m, ale nie wierć fundamentów po samym szkicu.

3. Sprawdź ciągłość światła po zmroku. Patrz z obu kierunków. Oceniaj nie lampę, tylko nawierzchnię między lampami.

4. Koryguj jednym parametrem naraz. Jeśli między punktami jest ciemno, najpierw zmniejsz rozstaw. Nie zwiększaj od razu strumienia.

5. Dopiero na końcu zmieniaj model oprawy. Gdy lampa świeci w oczy lub marnuje światło na rabatę, problemem bywa optyka, nie liczba lumenów.

Temperatura barwowa ma wpływ na odbiór powierzchni i roślin. Przy domu i zieleni najczęściej sprawdza się zakres ciepły lub neutralnie ciepły. Zbyt chłodne światło mocniej eksponuje fakturę szarej kostki, ale potrafi spłaszczyć naturalne kolory drewna i liści. Warto też sprawdzić współczynnik CRI, szczególnie gdy ścieżka biegnie przy tarasie, strefie wejściowej albo eksponowanej elewacji. Niski CRI nie przeszkodzi w samym chodzeniu, ale pogorszy odczyt koloru materiałów i roślin.

Więcej lumenów nie naprawia złej optyki. Zwykle tylko powiększa problem.

Jak rozmieścić lampy stojące w ogrodzie na prostym odcinku i zakręcie

Prosty odcinek ścieżki daje złudne poczucie łatwości. W praktyce trzeba jeszcze uwzględnić obrzeże, szerokość rabaty, tor kosiarki i przyszły rozrost roślin. Lampa ustawiona zbyt blisko nawierzchni będzie przeszkadzać przy odśnieżaniu, zamiataniu i przejeździe sprzętu. Zbyt daleko — straci kontrolę nad krawędzią ścieżki.

Nie ma jednej poprawnej odległości słupka od obrzeża. Wynika ona z konstrukcji lampy i bryły światła. Niska oprawa z szerokim rozsyłem może pracować bliżej traktu. Wysoki słupek ze światłem schowanym pod daszkiem potrzebuje często większego odsunięcia, aby strumień objął nawierzchnię, a nie kończył się na krawędzi.

Praktyczny proces wygląda tak:

• zaznacz na gruncie osie przyszłych opraw palikami;
• ustaw pierwszy i ostatni punkt odcinka, nie zaczynając od środka;
• podziel wolną długość na możliwie równe moduły;
• sprawdź, czy punkt nie koliduje z furtką, stopniem, odpływem, obrzeżem lub systemem nawadniania;
• wykonaj próbę po ciemku z jedną oprawą albo przenośnym źródłem o podobnej charakterystyce;
• dopiero wtedy zatwierdź pozycje do montażu.

Na zakrętach nie zachowuj mechanicznie rytmu z prostego odcinka. Punkt świetlny powinien pojawić się przed zmianą kierunku, aby użytkownik odczytał przebieg trasy zanim wejdzie w łuk. Sama lampa ustawiona dokładnie w wierzchołku zakrętu często daje zbyt mocny punkt i nie pokazuje dalszego biegu ścieżki.

Przy schodach priorytetem są stopnie, nie dekoracyjny rytm słupków. Źródło powinno oświetlać płaszczyznę stopnia i jego krawędź, ale nie świecić w twarz osobie schodzącej. W tym miejscu dobrze działają niskie oprawy kierunkowe w murku albo światło z boku. Słupek ustawiony na osi schodów jest rozwiązaniem błędnym: blokuje ruch i tworzy kontrast dokładnie tam, gdzie wzrok musi szybko ocenić wysokość stopnia.

Olśnienie: parametr, który niszczy nawet poprawny projekt

Olśnienie powstaje wtedy, gdy w polu widzenia pojawia się zbyt jasny element. Nie musi to być mocna oprawa. Wystarczy nieosłonięty moduł LED, mleczny klosz wystający poniżej daszka albo błyszcząca nawierzchnia odbijająca punktowe światło.

W ogrodzie problem widać szczególnie po wyjściu z dobrze oświetlonego wnętrza. Oczy adaptują się do niższego poziomu światła na zewnątrz. Widoczna dioda albo jasny klosz zawęża źrenicę i odbiera widzenie w ciemniejszym otoczeniu. Użytkownik widzi lampę, ale gorzej widzi ścieżkę za lampą.

Szukaj opraw, w których źródło jest cofnięte w obudowie i zasłonięte od góry. Światło powinno trafiać na nawierzchnię, nie w niebo i nie w okna sąsiadów. Klosz wystający poniżej korpusu może wysyłać strumień ku górze oraz na boki. To zwiększa łunę i obniża komfort.

Ograniczenie światła rozproszonego ma jeszcze jeden skutek: ogród zachowuje strukturę po zmroku. Nie trzeba oświetlać całej rabaty, trawnika i korony każdego drzewa, żeby bezpiecznie dojść do domu. Wystarczy wyznaczyć trasę oraz punkty decyzyjne: wejście, zakręt, schody, połączenie z tarasem.

Jeżeli ścieżka biegnie blisko okien, zweryfikuj widok z wnętrza. Lampa może być poprawna dla pieszego, a jednocześnie odbijać się w szybie i stale pracować w polu widzenia osoby siedzącej w salonie. Wtedy lepiej przesunąć punkt, zastosować ekranowanie albo zmienić optykę niż obniżać jasność całego układu.

Szczelność obudowy to nie projekt instalacji

Oprawy zewnętrzne pracują w deszczu, pyle, błocie, przy zmianach temperatury i podczas prac ogrodowych. Parametr IP opisuje ochronę obudowy przed wnikaniem ciał stałych oraz wody. IP65 oznacza pyłoszczelność na poziomie 6 i ochronę przed strugami wody na poziomie 5. To sensowny parametr dla wielu miejsc w ogrodzie, ale nie daje automatycznej odpowiedzi, czy cała instalacja jest wykonana prawidłowo.

Stopień IP nie mówi nic o:

• doborze przewodów;
• jakości muf, puszek i połączeń;
• zabezpieczeniach obwodu;
• prowadzeniu kabla w gruncie;
• odporności mechanicznej miejsca montażu;
• zgodności wykonania z dokumentacją oraz warunkami lokalnymi.

Przy ścieżce warto ocenić także odporność mechaniczną obudowy. Oprawa w trawniku lub przy podjeździe może dostać kamieniem spod kosiarki, narzędziem albo kołem roweru. Oznaczenie IK10 odpowiada odporności sprawdzanej energią uderzenia 20 J. Nie każda lampa przy domu potrzebuje tej klasy, ale przy trasie serwisowej, obok bramy czy na granicy podjazdu ma ona realne uzasadnienie.

Instalacje oświetlenia zewnętrznego obejmuje norma PN-HD 60364-7-714:2012 dotycząca instalacji elektrycznych niskiego napięcia i szczególnych wymagań dla oświetlenia zewnętrznego, w tym ogrodów. Nie należy jednak traktować nazwy normy jako instrukcji montażu. Dobór zasilania, przewodów, zabezpieczeń i wykonanie połączeń wymaga projektu oraz osoby z właściwymi kwalifikacjami.

W praktyce największe awarie nie dotyczą samych modułów LED. Zawodzi połączenie zakopane w wilgotnym gruncie, przewód uszkodzony przy sadzeniu roślin albo oprawa, której nie da się wymienić bez rozbierania rabaty. Dlatego rozstaw lamp planuje się razem z dostępem serwisowym, a nie po wykonaniu ogrodu.

Próba nocna jest etapem projektu

Wizualizacja dzienna nie pokaże prześwietlenia, odbić ani zasłonięcia światła przez rośliny. Próba nocna jest obowiązkowa, jeśli ścieżka ma być użyteczna, a nie tylko dobrze wyglądać na planie.

Test wykonaj po całkowitym zmroku, przy włączonym oświetleniu domu i bez niego. Przejdź trasę w obu kierunkach. Stań w drzwiach, na tarasie oraz przy furtce. Sprawdź, czy widzisz:

• pełną szerokość nawierzchni;
• początek i koniec każdego stopnia;
• zmianę kierunku przed wejściem w zakręt;
• granicę ścieżki przy mokrej nawierzchni;
• źródło światła bez bezpośredniego olśnienia;
• ciemniejsze odcinki bez utraty orientacji.

Jeżeli test wypada słabo, nie dokładaj od razu kolejnych lamp. Najpierw ustal przyczynę. Ciemny pas między oprawami oznacza zbyt duży rozstaw albo zbyt wąską bryłę światła. Jasna plama przed nogami oznacza nieprawidłową wysokość, kąt lub nadmiar strumienia. Światło w oczach oznacza problem z osłoną, nie z liczbą punktów.

Rekomendacja końcowa

Rozmieszczenie lamp ogrodowych wzdłuż ścieżek oprzyj na ciągłości oświetlonej nawierzchni, nie na dekoracyjnym rytmie słupków. Dla typowej ścieżki domowej zacznij od opraw 85–150 lm i rozstawu około 3–4 m. Potem koryguj układ według rzeczywistej fotometrii, szerokości traktu oraz wyniku próby nocnej.

Bezwzględna kolejność działań jest prosta:

1. Zmierz ścieżkę i oznacz zakręty, stopnie oraz punkty wejścia.

2. Wybierz oprawę z osłoniętym źródłem i dostępną kartą fotometryczną.

3. Ustal wstępny rozstaw, ale nie traktuj go jako normy.

4. Sprawdź układ po zmroku z perspektywy pieszego i z wnętrza domu.

5. Koryguj najpierw odległość oraz optykę, a dopiero potem zwiększaj lumeny.

6. Zleć wykonanie instalacji zewnętrznej osobie z odpowiednimi kwalifikacjami.

Lampa ma prowadzić ruch. Jeśli użytkownik widzi przede wszystkim lampę, układ wymaga korekty.
