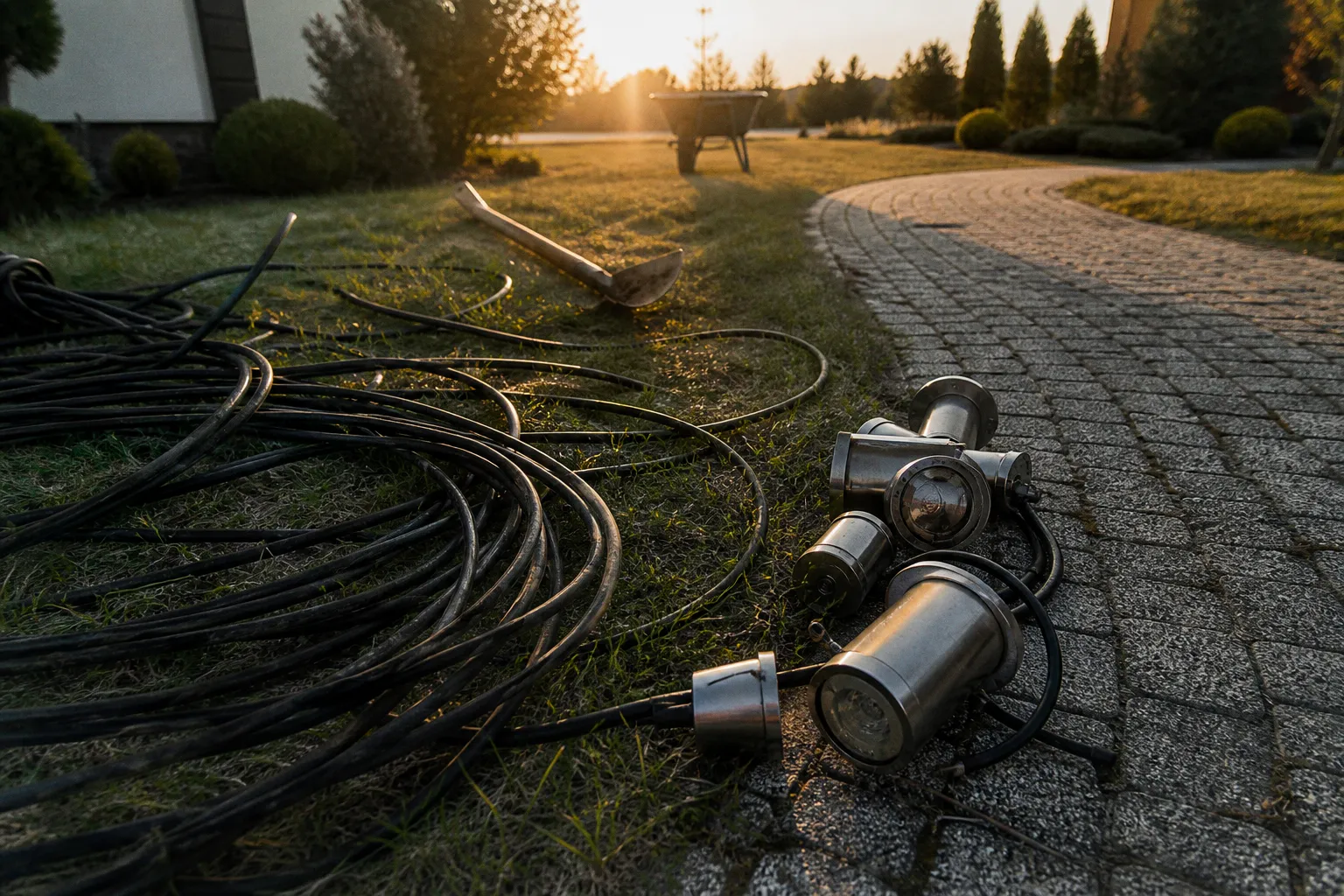

Oświetlenie ogrodu: lista kontrolna przed montażem kabli
Planowanie oświetlenia ogrodu przed montażem wygląda niewinnie tylko do chwili, gdy wjeżdża koparka, zaczyna się układanie nawierzchni albo ktoś sadzi żywopłot dokładnie nad trasą przewodu.
Wtedy nagle okazuje się, że „dociągniemy później” oznacza rozbieranie kostki, przekopywanie rabaty i serię przekleństw, których nie przewidział żaden projekt ogrodu.
Z planu zdjęciowego znam ten numer aż za dobrze. Koncepcja mówi: subtelne światło przy ścieżce, dramatycznie podświetlone drzewo, taras bez efektu parkingu pod marketem. Rzeczywistość mówi: mokra ziemia, korzenie, odpływ deszczówki, słupek stojący dokładnie tam, gdzie miała iść trasa kabla. Dlatego instalacja lamp ogrodowych nie zaczyna się od wyboru ładnej oprawy. Zaczyna się od pytania, gdzie światło ma pracować i jak tam bezpiecznie doprowadzić zasilanie.
W ogrodzie kabel jest niewidzialny tylko do pierwszej awarii. Potem nagle staje się głównym bohaterem całej inwestycji.
Poniżej jest moja terenowa lista kontrolna — nie z katalogu, tylko z miejsc, gdzie trzeba było ratować projekt, zanim ogród zamienił się w świecącą prowizorkę.
Najpierw światło, potem kabel: ustal scenariusze ogrodu
Najdroższy błąd to rozprowadzić przewody „na zapas”, bez decyzji, co właściwie będzie oświetlane. Kabel nie jest dekoracją. Każde jego odgałęzienie ma zasilać konkretną funkcję: komunikację, wypoczynek, wejście, zieleń albo akcent architektoniczny.
Przed wykopem warto przejść ogród po zmroku — nawet z latarką, nawet prowizorycznie. W dzień wszystko wydaje się logiczne. Po zachodzie słońca wychodzą czarne dziury przy schodach, oślepiające odbicia od jasnej elewacji i ten nieszczęsny narożnik tarasu, w którym każdy gość potyka się o donicę.
Rozpisuję to zwykle w pięciu warstwach:
1. Światło dojścia i bezpieczeństwa — brama, furtka, podjazd, schody, ścieżka od domu do tarasu czy altany. Tu nie chodzi o teatralny efekt. Trzeba widzieć nawierzchnię, różnicę poziomów i krawędzie.
2. Światło użytkowe — taras, stół, kuchnia zewnętrzna, grill, składzik narzędzi. Jeśli nad stołem nie da się rozpoznać, czy kroisz cytrynę, czy własny palec, klimat mamy załatwiony, ale kolacja właśnie przegrała.
3. Światło akcentujące zieleń — pojedyncze drzewo, grupa traw, faktura muru, rzeźba, stary pień. Wystarczą zwykle wybrane punkty. Zalanie całego ogrodu światłem odbiera mu głębię i robi z niego ekspozycję w centrum ogrodniczym.
4. Światło orientacyjne — delikatne oprawy przy ścieżkach, niskie słupki, światło w stopniach. Ma prowadzić, nie wołać z drugiego końca działki.
5. Światło okazjonalne — girlandy ogrodowe, punkty przy pergoli, oświetlenie na letnie spotkania. To warstwa, którą można planować osobno, często w systemie niskonapięciowym.
Na planie ogrodu zaznacz nie tylko lampy, ale też rozdzielnicę, włączniki, czujniki ruchu, zegar sterujący i ewentualne miejsca przyszłej rozbudowy. Jeśli dziś nie ma altany, ale za dwa sezony ma stanąć, przewidzenie trasy kabla kosztuje niewiele. Wykop przez gotowy ogród — już zupełnie inną energię i budżet.
Lista przed pierwszym wykopem
- Czy każda oprawa ma konkretną funkcję, a nie tylko opis „tu będzie fajnie świecić”?
- Czy trasa omija planowane drzewa, systemy nawadniania, zbiornik na deszczówkę i fundamenty małej architektury?
- Czy przewidziano zasilanie dla bramy, domofonu, pompy, gniazda na tarasie albo przyszłej pergoli — jeśli mają być w tym samym rejonie?
- Czy lampy nie będą świecić w okna sypialni, na sąsiednią posesję albo prosto w twarz osoby wychodzącej z domu?
- Czy punkty oświetleniowe da się serwisować bez rozbierania pół rabaty?
- Czy sterowanie podzielono na sensowne obwody: komunikacja osobno, taras osobno, akcenty zieleni osobno?
Ten ostatni punkt ratuje atmosferę. Taras potrzebuje innego światła podczas kolacji, innego przy sprzątaniu po kolacji, a jeszcze innego, gdy dom już śpi. Jeden przełącznik dla całego ogrodu to rozwiązanie dla ludzi, którzy lubią oglądać wszystko naraz i bez litości.
Instalacja 230 V w gruncie: tu kończą się domowe skróty
Jeśli wybierasz instalację 230 V, wchodzisz w normalną instalację elektryczną pracującą w wilgotnym, narażonym na uszkodzenia środowisku. Deszcz, mróz, kosiarka, łopata, korzenie, mrówki, sezonowe przesunięcia gruntu — cały ten żywioł będzie wokół kabla przez lata. Nie ma tu miejsca na przewód „bo został po remoncie”.
Norma N-SEP-E-004 określa zasady układania kabli w ziemi. Dla kabli o napięciu do 1 kV, czyli typowej instalacji 230 V w ogrodzie, minimalna głębokość ułożenia w gruncie poza użytkami rolnymi wynosi 70 cm. Pod chodnikami i drogami rowerowymi dla oświetlenia jest to 50 cm. Nie są to liczby wymyślone po to, żeby uprzykrzyć życie ekipie z łopatą. Ta głębokość ma chronić przewód przed codzienną ingerencją w ogród.
W gruncie niejednolitym kabel nie powinien leżeć na ostrych kamieniach ani w przypadkowej mieszaninie gliny, gruzu i korzeni. Potrzebuje podsypki z piasku o grubości co najmniej 10 cm, a po ułożeniu — takiej samej warstwy nad nim. Piasek należy zagęścić do wymaganej gęstości. Nuda? Być może. Ale pęknięta izolacja pod nową rabatą też jest nudna, tylko znacznie bardziej kosztowna.
Nad kablem, około 25–30 cm, powinna znaleźć się niebieska folia ostrzegawcza. Jej krawędzie muszą wychodzić co najmniej 5 cm poza kabel z obu stron. Ktoś kiedyś będzie kopał: Ty, ogrodnik, monter automatycznego nawadniania albo człowiek, który przyjedzie naprawić coś zupełnie niezwiązanego z lampami. Folia jest tym ostatnim ostrzeżeniem, zanim łopata spotka się z przewodem.
Trasę warto też nanieść na dokumentację powykonawczą i oznaczyć trwałymi punktami orientacyjnymi. Przyjmuje się maksymalnie 10 m odstępu między oznacznikami trasy. Zdjęcia z montażu, z miarką w kadrze i widocznym przebiegiem kabla, bywają później cenniejsze niż cała artystyczna wizualizacja ogrodu.
Rabata może się zmienić trzy razy. Kabel zakopany bez planu będzie leżał tam z uporem godnym złej decyzji.
YKY, YAKY i ten biały przewód, którego nie wolno zakopywać
W rozmieszczeniu kabli w ogrodzie zasady są banalne: do ziemi trafia kabel przeznaczony do ziemi. Nie przewód wewnętrzny, nie „coś w peszlu”, nie kabel wyciągnięty z garażowego pudła, bo przecież „izolacja wygląda porządnie”.
Do bezpośredniego układania w gruncie stosuje się między innymi kable miedziane YKY albo aluminiowe YAKY. Dobór przekroju — na przykład 3 × 1,5 mm² lub 3 × 2,5 mm² — zależy od obciążenia, długości trasy, liczby opraw i zaprojektowanego obwodu. To jest moment dla elektryka, nie dla metody „wydaje mi się”. Dłuższa linia, więcej lamp, dodatkowe gniazda czy pompa w pobliżu potrafią szybko zmienić pozornie prosty obwód w temat wymagający obliczeń i pomiarów.
Zwykły biały przewód YDY jest przeznaczony do wnętrz. Zakopywanie go w ziemi to nie kreatywne obejście problemu, tylko proszenie się o awarię. Wilgoć nie negocjuje, a grunt pracuje bez przerwy.
| Element | Rozwiązanie właściwe | Rozwiązanie, które wraca jako problem |
|---|---|---|
| Przewód w ziemi | Kabel YKY lub YAKY dobrany do instalacji | Przewód YDY przeznaczony do wnętrz |
| Głębokość trasy 230 V w gruncie | Zwykle minimum 70 cm | Płytki wykop „bo tu nie będzie się kopać” |
| Ochrona nad kablem | Niebieska folia ostrzegawcza 25–30 cm nad przewodem | Brak oznaczenia albo przypadkowa folia przy samym kablu |
| Podłoże przy gruncie niejednolitym | Piasek pod i nad kablem, po minimum 10 cm | Kabel rzucony na kamienie i zasypany ziemią z wykopu |
| Podłączenie i odbiór | Wykonanie oraz pomiary przez osobę z odpowiednimi uprawnieniami | Samodzielna walka z rozdzielnicą po filmie instruktażowym |
Peszle mają sens tam, gdzie kabel przechodzi przez konstrukcję, pod nawierzchnią albo w miejscu wymagającym dodatkowej ochrony mechanicznej. Ale peszel nie zamienia niewłaściwego przewodu w kabel ziemny. To klasyczna prowizorka: wygląda jak zabezpieczenie, dopóki nie trzeba jej naprawiać.
Rozdzielnica, różnicówka i obwody: bezpieczeństwo bez dekoracji
Ogród nie jest przedłużeniem suchego salonu. To strefa, w której oprawa pracuje w deszczu, błocie i przy dużych wahaniach temperatury. Dlatego obwód 230 V przeznaczony do oświetlenia ogrodowego powinien mieć zabezpieczenie różnicowoprądowe RCD o prądzie znamionowym nie większym niż 30 mA, a także właściwie dobrany wyłącznik nadprądowy.
Nie warto wrzucać wszystkiego na jeden obwód. Gdy jedna lampa najazdowa złapie wilgoć, nie chcesz zostać bez światła na tarasie, przy wejściu i przy bramie jednocześnie. To nie jest kino katastroficzne, tylko standardowa awaria w terenie: jeden słaby punkt, a ciemność robi resztę.
Praktyczny podział wygląda zwykle tak:
- obwód komunikacyjny dla furtki, wejścia, schodów i ścieżek;
- osobny obwód tarasu oraz strefy wypoczynku;
- osobny obwód dla reflektorów podświetlających drzewa i elewację;
- w razie potrzeby osobne zasilanie gniazd zewnętrznych, pompy lub elementów automatyki.
Taki układ nie jest fanaberią. Pozwala utrzymać podstawowe oświetlenie, gdy któraś dekoracyjna część instalacji odmawia współpracy. A odmawia. Szczególnie po zimie albo po tym jednym intensywnym deszczu, po którym nagle wszyscy odkrywają, że oprawa „zewnętrzna” jednak nie była stworzona do życia w kałuży.
W projekcie oświetlenia ogrodu dobrze jest też zaplanować sterowanie. Czujnik zmierzchu sprawdza się dla oświetlenia dojść. Czujnik ruchu ma sens przy wejściu gospodarczym czy podjeździe, ale przy tarasie często doprowadza do szału — człowiek siedzi bez ruchu i nagle ogród robi blackout. Strefy wypoczynku wolą ręczne sterowanie, ściemnianie albo program czasowy.
12 V: mniej kopania, mniej napięcia, ale nadal nie magia
System niskonapięciowy 12 V jest rozsądną drogą dla wielu ogrodów, zwłaszcza gdy instalacja powstaje etapami albo nie chcesz rozpruwać gotowej przestrzeni. Kable można prowadzić płytko, zwykle około 5–10 cm pod ziemią albo pod ściółką. Nie wymagają wykopu na 70 cm ani niebieskiej folii ostrzegawczej jak instalacja 230 V.
To wygodne przy rabatach, podświetlaniu traw, drzew i obrzeży tarasu. Można przesunąć oprawę, dodać kolejny punkt, poprawić kadr po tym, jak rośliny urosną. A rośliny zawsze robią coś wbrew wizualizacji. Klon miał być delikatnym akcentem, po trzech sezonach zasłania pół elewacji i nagle reflektor świeci w liście zamiast w koronę. W systemie 12 V korekta jest znacznie mniej bolesna.
Ale „łatwy montaż” nie oznacza, że można rzucić przewody byle gdzie. Nadal trzeba policzyć zapotrzebowanie opraw, dobrać zasilacz i pilnować długości odcinków. Spadki napięcia na dłuższych trasach potrafią dać efekt, którego nikt nie zamawiał: pierwsze lampy świecą normalnie, ostatnie wyglądają, jakby właśnie kończyły nocną zmianę.
System 12 V dobrze sprawdza się, gdy:
- ogród jest już urządzony i chcesz uniknąć głębokich wykopów;
- oświetlenie ma być rozbudowywane etapami;
- planujesz dużo punktów dekoracyjnych w rabatach;
- zależy Ci na samodzielnym montażu części niskonapięciowej;
- priorytetem jest światło nastrojowe, a nie zasilanie mocnych urządzeń.
Jeśli jednak w tej samej strefie ma pracować duża oprawa, gniazdo serwisowe albo sprzęt o większym poborze mocy, instalacja 230 V może być sensowniejsza. Tylko wtedy przestajemy udawać majsterkowicza z weekendu i wzywamy elektryka z odpowiednimi uprawnieniami.
IP nie jest ozdobą na pudełku
Klasa szczelności IP decyduje o tym, czy oprawa przetrwa warunki, w których ją montujesz. Nie o tym, czy sprzedawca nazwał ją „ogrodową”. To bardzo różne sprawy.
Dla lamp ściennych i stojących stosowanych na zewnątrz przyjmuje się minimum IP44. Taka oprawa jest chroniona przed bryzgami wody, ale nie powinna lądować w miejscu, gdzie stale zbiera się błoto albo zalega woda.
Lampy najazdowe i gruntowe pracują znacznie ciężej. Są przy ziemi, dostają wodą z deszczu, zraszaczy, odśnieżania, czasem przejeżdża nad nimi sprzęt ogrodowy. Tu celujemy w IP65 lub IP67, zależnie od warunków i konstrukcji oprawy. Oświetlenie podwodne wymaga IP68. Bez wyjątków, bez „przecież to tylko małe oczko”.
Dopasuj klasę IP do miejsca, nie do nastroju
| Miejsce montażu | Minimalna klasa szczelności | Co najczęściej niszczy oprawę |
|---|---|---|
| Kinkiet pod zadaszeniem, słupek przy wejściu | IP44 | Ukośny deszcz, wilgoć, owady |
| Reflektor przy rabacie, oprawa najazdowa, lampa gruntowa | IP65 lub IP67 | Błoto, zraszacze, zalegająca woda, mechaniczne uszkodzenia |
| Oczko wodne, fontanna, element pod wodą | IP68 | Stałe zanurzenie i nieszczelne połączenia |
Sama oprawa to nie wszystko. Równie ważne są złącza, puszki, przepusty i miejsce łączenia przewodów. Najpiękniejszy reflektor IP67 nie pomoże, jeśli połączenie obok zrobiono w przypadkowej puszce, która po dwóch ulewach zbiera wodę jak mały termos.
Przy lampach gruntowych zwracam uwagę także na odpływ wody. Jeśli oprawa siedzi w gliniastej niecce, szczelność szczelnością, ale całość pracuje w warunkach, których projektant produktu prawdopodobnie nie miał na plakacie reklamowym. Czasem trzeba przewidzieć drenaż, czasem przesunąć punkt, a czasem po prostu zrezygnować z oprawy wpuszczanej na rzecz reflektora ustawionego nad ziemią. Kontrast światła da się zbudować na kilka sposobów. Awarię — zwykle tylko na jeden.
Ostatni obchód przed zasypaniem wykopu
Zanim ziemia przykryje trasę, trzeba przejść ją jeszcze raz. Bez pośpiechu. To jest ostatni moment, w którym poprawka trwa kwadrans, a nie dwa dni i rozbiórka części ogrodu.
Sprawdź:
- czy przewody idą zgodnie z planem i nie krzyżują się przypadkowo z nawodnieniem;
- czy zostawiono zapas kabla przy punktach podłączeniowych i oprawach;
- czy kabel 230 V jest właściwego typu, ma podsypkę piaskową i zachowaną wymaganą głębokość;
- czy niebieska folia ostrzegawcza znajduje się 25–30 cm nad kablem, a nie przyklejona do niego jak dekoracyjna wstążka;
- czy obwody są opisane w rozdzielnicy i logicznie rozdzielone;
- czy każda oprawa ma klasę IP adekwatną do swojego stanowiska;
- czy wykonano zdjęcia tras przed zasypaniem;
- czy instalacja 230 V zostanie sprawdzona pomiarami przez osobę z odpowiednimi kwalifikacjami.
W oświetleniu ogrodowym najbardziej spektakularne są zwykle efekty końcowe: miękkie światło na trawach, cień drzewa na elewacji, taras, który po zmroku nadal zaprasza, zamiast zamykać dzień. Tyle że ten efekt stoi na rzeczach, których nikt potem nie ogląda: głębokości wykopu, właściwym kablu, folii ostrzegawczej, szczelnych złączach i dobrze podzielonych obwodach.
I bardzo dobrze. Najlepsza instalacja w ogrodzie nie robi widowiska z własnego istnienia. Ma świecić tam, gdzie trzeba, nie oślepiać, nie gasnąć po pierwszym większym deszczu i nie zmuszać nikogo do kopania w gotowej rabacie. Reszta to już estetyka. A estetyka, jak wiadomo, najładniej wygląda wtedy, gdy technika nie urządza jej awarii w środku sezonu.
