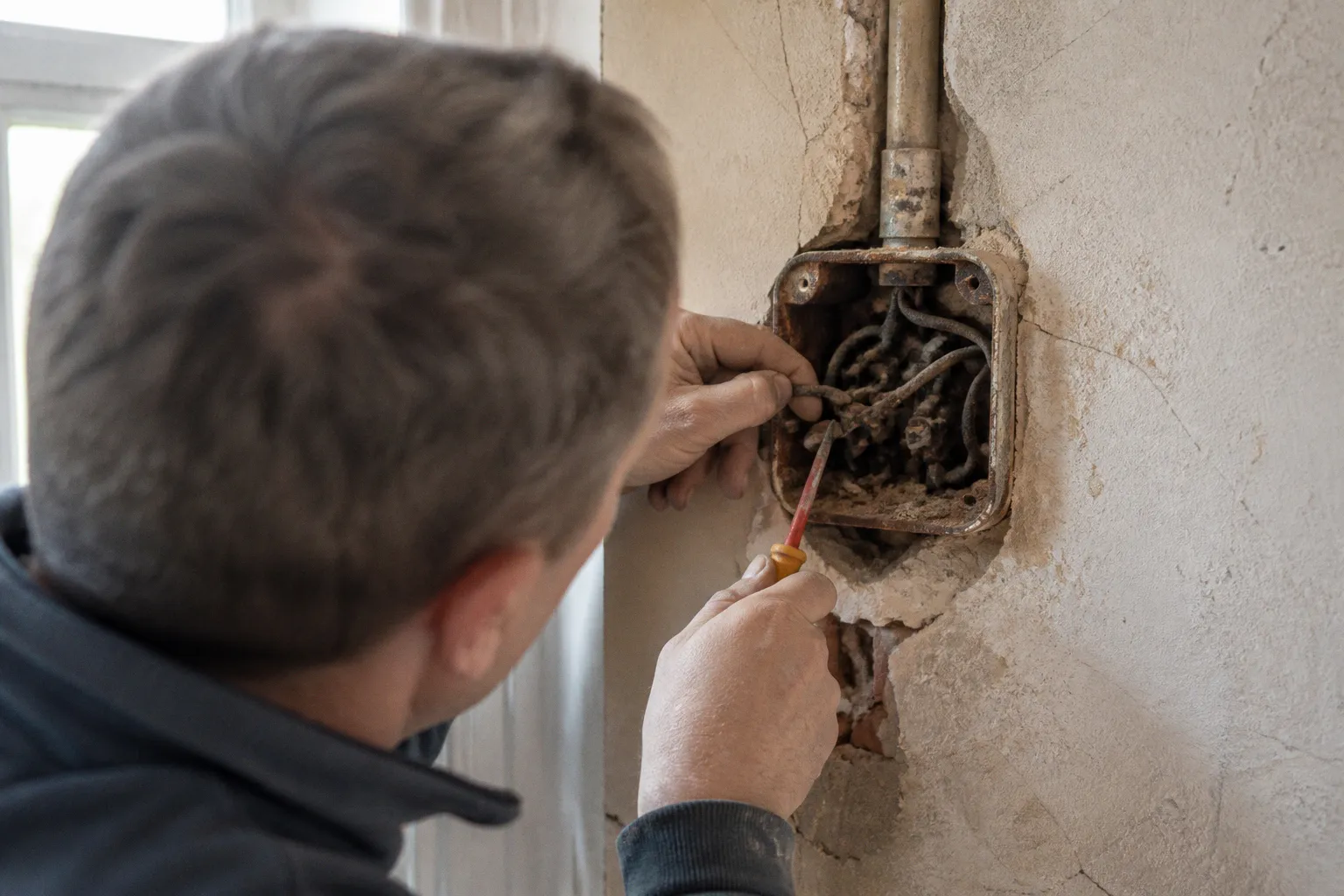

Wymiana oświetlenia w starym budownictwie: co sprawdzić przed montażem

Tymczasem w starym mieszkaniu najdroższy element często znajduje się za tynkiem. To przewody, puszki, rozdzielnica i sposób, w jaki przez dekady ktoś ratował instalację kolejnymi kostkami, skrętkami oraz kawałkiem taśmy izolacyjnej.

Wymiana oświetlenia w starym budownictwie nie zaczyna się od wybrania lampy. Zaczyna się od sprawdzenia, czy miejsce, do którego chcemy ją podłączyć, rzeczywiście nadaje się do pracy z nową oprawą. Stara instalacja elektryczna a nowe lampy to nie zawsze konflikt, ale na pewno nie jest to układ typu „przykręcam i zapominam”. Zwłaszcza gdy w grę wchodzą przewody aluminiowe, brak przewodu ochronnego, stara rozdzielnica albo łazienka, w której wilgoć bez pytania wchodzi wszędzie.

Lampa jest nowa. Instalacja niekoniecznie

Wymiana żyrandola w bloku z wielkiej płyty zwykle wygląda niewinnie: odkręcić starą oprawę, podłączyć nową, zawiesić, gotowe. Problem zaczyna się wtedy, gdy po zdjęciu starego żyrandola widzimy przewody o niepewnym stanie, kruchą izolację albo połączenie wykonane w sposób, który może działał przez trzydzieści lat, ale nie powinien przetrwać kolejnego remontu.

W starym budownictwie spotyka się instalacje wykonane w różnych okresach i według różnych standardów. Inaczej wygląda sytuacja w przedwojennej kamienicy, inaczej w mieszkaniu z wielkiej płyty, a jeszcze inaczej w domu jednorodzinnym rozbudowywanym etapami. Sam wiek budynku nie przesądza o konieczności wymiany wszystkich przewodów. Nie ma jednej granicy, po której instalacja automatycznie trafia do kosza. Liczą się oględziny, pomiary, materiał przewodów, sposób wykonania oraz stan zabezpieczeń.

To istotne, bo nowoczesne oświetlenie często ma inne wymagania niż stare oprawy. Metalowy żyrandol, ciężka lampa wisząca czy kinkiet z elektronicznym zasilaczem nie powinny być traktowane tak samo jak lekka oprawka z prostym źródłem światła. Dochodzi jeszcze sterowanie: ściemniacz, pilot, inteligentny włącznik, czujnik ruchu. Każdy kolejny element dokłada własny punkt, w którym instalacja może powiedzieć: „nie dziś”.

Przed montażem trzeba ustalić przynajmniej:

• czy obwód oświetleniowy jest sprawny i właściwie zabezpieczony;
• czy przewody mają nienaruszoną izolację i stabilne połączenia;
• czy przy wypuście znajduje się przewód ochronny, a jeśli jest — czy ochrona rzeczywiście działa;
• czy rozdzielnica i zabezpieczenia odpowiadają stanowi instalacji;
• czy punkt świetlny należy do właściwego obwodu;
• czy sposób mocowania wytrzyma ciężar oprawy;
• czy lampa jest przeznaczona do danego pomieszczenia i warunków środowiskowych.

Nie chodzi o tworzenie laboratorium przy suficie. Chodzi o to, żeby po zamontowaniu dekoracyjnego żyrandola nie odkrywać przy pierwszym włączeniu, że cała koncepcja wnętrza wymaga również remontu instalacji.

Nowa oprawa nie odmładza starej instalacji. Najwyżej lepiej pokazuje jej wszystkie słabości.

Przewody aluminiowe: nie panikować, ale też nie udawać, że ich nie ma

Przewody aluminiowe są jednym z najczęściej przywoływanych problemów przy modernizacji oświetlenia w starym mieszkaniu. I słusznie, ale wokół tematu narosło sporo uproszczeń. Najpopularniejsze brzmi: „aluminium trzeba natychmiast wymienić”. To efektowne, proste i nie zawsze prawdziwe.

Nie każda instalacja aluminiowa ma taki sam stan. Znaczenie ma między innymi wiek przewodów, ich obciążenie, sposób prowadzenia, jakość wcześniejszych napraw oraz stan zacisków. Aluminium jest bardziej podatne na problemy w połączeniach niż współczesne rozwiązania miedziane. Przewód może się utleniać, połączenie może się luzować, a miejsce styku może się nagrzewać. Ale decyzję o wymianie podejmuje się na podstawie oceny konkretnej instalacji, nie samej etykiety „aluminium”.

Szczególnej uwagi wymagają miejsca, w których ktoś łączył różne metale. Połączenie aluminium z miedzią wykonane przypadkową kostką, skrętką albo zaciskiem nieprzystosowanym do takiej kombinacji jest gotowym źródłem awarii. Czasami przez lata nic się nie dzieje. Czasami problem pojawia się po zmianie oprawy, dołożeniu mocniejszego źródła albo kilku godzinach pracy lampy. Elektryka lubi ten rodzaj dramaturgii, w którym widz dowiaduje się o konflikcie dopiero po fakcie.

Przy wymianie lampy nie należy również zakładać, że skoro przewód „wygląda dobrze”, to można go bezpiecznie podłączyć. Oględziny są potrzebne, ale nie zastępują pomiarów. Nie da się na oko potwierdzić skuteczności ochrony przeciwporażeniowej, stanu izolacji czy poprawności działania zabezpieczeń.

Co może zaniepokoić przy punkcie świetlnym

Niepokojące sygnały nie zawsze oznaczają natychmiastową katastrofę, ale każdy z nich powinien zatrzymać montaż do czasu wyjaśnienia sytuacji:

1. Krusząca się lub popękana izolacja.

Stary przewód może wyglądać niegroźnie, dopóki nie zacznie się go przesuwać. Przy montażu nowej lampy przewody są wyginane, skracane i zaciskane. Izolacja, która dotąd leżała spokojnie w puszce, może po prostu się rozpaść.

2. Ślady przegrzania.

Osmolone zaciski, przebarwiona kostka, nadtopiona obudowa lub zapach spalenizny to nie „ślady eksploatacji”. To informacja, że w tym miejscu występował problem cieplny.

3. Luźne połączenia.

Przewód wysuwający się z zacisku, obracająca się kostka albo wypust, który porusza się razem z przewodami, nie jest dobrym podłożem pod nową oprawę.

4. Brak pewności, który przewód jest który.

W starych instalacjach kolory mogą nie odpowiadać współczesnym przyzwyczajeniom, a wcześniejsze przeróbki potrafią całkowicie pomieszać układ. Kolor izolacji nie powinien zastępować pomiaru.

5. Samoczynne migotanie lub grzanie lampy.

Jeśli poprzednia oprawa migała, buczała, gasła po rozgrzaniu albo włącznik robił się ciepły, problem może leżeć w połączeniu lub obwodzie, a nie w samej lampie.

Rozdzielnica i obwody: tutaj kończy się dekorowanie, zaczyna instalacja

Wymiana oświetlenia jest częścią instalacji elektrycznej, nawet jeśli efekt końcowy ma być czysto dekoracyjny. W mieszkaniu powinny funkcjonować wyodrębnione obwody dla oświetlenia, gniazd ogólnego przeznaczenia, gniazd w łazience, gniazd urządzeń kuchennych oraz odbiorników wymagających indywidualnego zabezpieczenia. W praktyce stare mieszkania potrafią mieć układ znacznie mniej uporządkowany.

Bywa, że jedno zabezpieczenie obsługuje kilka pomieszczeń, część gniazd i oświetlenie. Bywa też, że do jednego obwodu dopięto rozwiązania powstałe w różnych dekadach. Dopóki działa jedna lampa i kilka gniazdek, problem może pozostać niewidoczny. Gdy dochodzą nowe punkty świetlne, ściemniacze, taśmy LED oraz sterowanie bezprzewodowe, prowizorka zaczyna mieć własną agendę.

Warto sprawdzić, czy w rozdzielnicy znajdują się wyłączniki i zabezpieczenia odpowiadające rzeczywistemu układowi mieszkania. Sama obecność nowocześnie wyglądającego aparatu nie świadczy jeszcze o prawidłowym wykonaniu instalacji. Tak samo obecność przewodu ochronnego przy lampie nie potwierdza skuteczności ochrony. To trzeba zweryfikować oględzinami i pomiarami.

Kontrola instalacji elektrycznej powinna być wykonywana co najmniej raz na pięć lat. Zakres takiej kontroli obejmuje między innymi sprawdzenie połączeń, osprzętu, zabezpieczeń, środków ochrony przeciwporażeniowej, rezystancji izolacji przewodów oraz uziemień instalacji i aparatów. To nie jest formalność do odhaczenia przy okazji malowania klatki schodowej. Wynik kontroli daje znacznie lepszą odpowiedź na pytanie, czy można bezpiecznie podłączyć nowe lampy, niż opinia sąsiada, który „robił tak samo”.

Co z obwodem wieloobwodowym

W pokojach instalacja oświetleniowa powinna umożliwiać załączanie źródeł światła za pomocą łączników wieloobwodowych. W starych mieszkaniach często nie ma jednak odpowiedniej liczby przewodów albo układ został zmieniony podczas wcześniejszych remontów. To ma znaczenie przy żyrandolach z dwiema sekcjami źródeł światła.

Jeżeli z sufitu wychodzi układ pozwalający sterować tylko jednym obwodem, a nowa lampa ma dwa niezależne tryby świecenia, nie rozwiąże tego sam żyrandol. Potrzebna może być modernizacja punktu świetlnego, wymiana fragmentu przewodu albo inne rozwiązanie sterowania. Nie warto wciskać dodatkowych funkcji na siłę. Lampa nie jest magicznym pudełkiem, które wyprodukuje brakujący przewód.

Pięć milimetrów tynku nie naprawi źle prowadzonego przewodu

Wymiana oświetlenia często łączy się z remontem: nowy sufit, gładź, zabudowa, obniżenie stropu, przesunięcie punktu świetlnego. To moment, w którym łatwo ukryć problem pod kolejną warstwą materiału. A potem zaczyna się klasyczna walka: lampa jest piękna, przewód został zalany tynkiem, a każda przyszła naprawa oznacza kucie świeżo wykończonego sufitu.

Przewody i kable powinny być prowadzone tak, aby można było je wymienić bez naruszania konstrukcji budynku. Jeżeli przewód jest prowadzony w tynku, powinien zostać przykryty warstwą tynku o grubości co najmniej 5 mm. Nie oznacza to jednak, że można wrzucić kabel gdziekolwiek, przykryć go zaprawą i uznać temat za zamknięty. Liczy się również trasa, ochrona mechaniczna, sposób wykonania połączeń oraz możliwość późniejszej identyfikacji i naprawy.

W kamienicy trzeba dodatkowo uważać na konstrukcję stropu. W starych budynkach punkt świetlny może znajdować się w suficie o zupełnie innej budowie niż zakładamy. Pod tynkiem może być cegła, drewno, pustka, element konstrukcyjny albo warstwa, której naruszenie nie jest dobrym pomysłem. Przy ciężkich żyrandolach sam kołek rozporowy w tynku jest raczej deklaracją nadziei niż mocowaniem.

Modernizacja punktów świetlnych w kamienicy powinna obejmować zarówno prowadzenie przewodów, jak i ocenę podłoża. Ciężar lampy, drgania przy otwieraniu drzwi, przypadkowe zahaczenie kloszem — wszystko to pracuje na mocowaniu. Jeśli oprawa ma kilka kilogramów i szeroki wysięgnik, sufit nie może być traktowany jak neutralne tło dla aranżacji.

Łazienka nie wybacza skrótów

W pomieszczeniu wyposażonym w wannę lub prysznic wymagania są bardziej restrykcyjne. Tutaj nowoczesny plafon czy kinkiet nie może być dobrany wyłącznie na podstawie wyglądu i ceny. Trzeba uwzględnić lokalizację oprawy, stopień ochrony, sposób ochrony przeciwporażeniowej oraz warunki panujące w pomieszczeniu.

Obowiązująca część normy dotycząca pomieszczeń z wanną lub prysznicem obejmuje między innymi przestrzeń do 3 m powyżej najniższego poziomu podłogi, do 4 m od wylewki baterii oraz do głębokości 6 cm w ścianach, podłodze i suficie ograniczających tę lokalizację. Te wartości nie są dekoracyjnym dodatkiem do instrukcji montażu. Wyznaczają obszar, w którym trzeba szczególnie ostrożnie ocenić możliwość zastosowania konkretnej oprawy.

W praktyce oznacza to, że lampa odpowiednia do salonu nie musi nadawać się do łazienki. Dotyczy to także kinkietów montowanych przy lustrze. Para wodna, skraplanie, zachlapanie i ograniczona wentylacja potrafią szybko ujawnić słabe punkty oprawy oraz połączeń. Jeżeli producent wskazuje określony stopień ochrony lub sposób montażu, nie jest to sugestia do rozważenia po zakupie. To część warunków bezpiecznego użycia urządzenia.

Szczególnie ryzykowne są stare punkty, przy których ktoś próbował „dostosować” oprawę do łazienki przez owinięcie połączenia taśmą albo zamontowanie przypadkowej osłony. Taka prowizorka nie zastępuje prawidłowego doboru oprawy i ochrony instalacji. Woda nie czyta instrukcji, ale bardzo dobrze znajduje drogę do słabego połączenia.

Kiedy kończy się wymiana lampy, a zaczyna remont instalacji

Najczęstszy błąd polega na założeniu, że skoro zakres prac obejmuje tylko jedną oprawę, to nie ma potrzeby angażować elektryka. Czasami rzeczywiście można wymienić oprawę bez przebudowy całego mieszkania. Warunkiem jest jednak pewność, że punkt świetlny, obwód i zabezpieczenia są w odpowiednim stanie.

Prace związane z montażem, demontażem, naprawą, konserwacją oraz czynnościami kontrolno-pomiarowymi przy instalacjach elektroenergetycznych należą do zakresu czynności objętych świadectwem kwalifikacyjnym, z wyjątkami określonymi w przepisach. W praktyce, gdy stan instalacji jest niejasny, przewody są stare, a praca wymaga ingerencji w połączenia lub pomiarów, nie ma sensu udawać bohatera od wszystkiego.

Elektryk powinien pojawić się szczególnie wtedy, gdy:

• nie da się jednoznacznie ustalić, który obwód zasila punkt świetlny;
• przewody są aluminiowe, kruche, przegrzane albo mają uszkodzoną izolację;
• brakuje przewodu ochronnego przy oprawie wymagającej takiego podłączenia;
• rozdzielnica jest stara, nieopisana lub nosi ślady przeróbek;
• poprzednia lampa migotała, buczała albo powodowała zadziałanie zabezpieczenia;
• planowana jest zmiana liczby obwodów, montaż ściemniacza lub dodatkowego sterowania;
• trzeba przesunąć punkt świetlny albo prowadzić nowy przewód;
• lampa ma dużą masę lub wymaga nietypowego mocowania;
• oprawa ma zostać zamontowana w łazience albo innym miejscu o podwyższonej wilgotności.

Przed rozpoczęciem pracy napięcie należy wyłączyć w sposób uniemożliwiający jego przypadkowe pojawienie się na odłączonych urządzeniach. Trzeba również zabezpieczyć obwód przed ponownym doprowadzeniem napięcia i potwierdzić brak napięcia odpowiednim przyrządem. Samo opuszczenie dźwigni wyłącznika w rozdzielnicy nie jest dowodem bezpieczeństwa. W starym mieszkaniu opis zabezpieczenia może być nieaktualny, a układ obwodów — zmieniony podczas remontu sprzed lat.

To jest ten moment, w którym kończy się „szybka wymiana żyrandola”, a zaczyna normalna robota techniczna.

Jak dobrać nową oprawę do starego punktu

Dopiero po ocenie instalacji warto wrócić do designu. I tutaj również trzeba zachować odrobinę sceptycyzmu, bo katalogi lamp lubią udawać, że każda oprawa pasuje wszędzie. Nie pasuje.

Żyrandol do salonu

Duży żyrandol może dobrze zagrać w wysokim wnętrzu kamienicy, ale jego masa i sposób zawieszenia wymagają stabilnego mocowania. Przy suficie podwieszanym trzeba przewidzieć punkt nośny odpowiednio wcześniej. Sama płyta nie powinna przejmować obciążenia, którego nie zaplanowano na etapie wykonania zabudowy.

W salonie warto również sprawdzić sposób rozdzielenia źródeł światła. Jeśli żyrandol ma dwie lub trzy sekcje, instalacja musi umożliwić ich niezależne sterowanie albo trzeba zastosować inne rozwiązanie. Inaczej kończymy z lampą, która wizualnie obiecuje kilka scen świetlnych, a technicznie działa jak jedna żarówka na pełnej mocy. Zalanie salonu światłem też jest rodzajem aranżacji, tylko zazwyczaj nieplanowanym.

Lampa wisząca

Lampa wisząca wymaga oceny nie tylko przewodów, ale też miejsca montażu. Jeśli punkt znajduje się nad stołem, wyspa kuchenna lub ławą, każda zmiana lokalizacji może oznaczać prowadzenie nowego przewodu i przygotowanie mocowania. W starym budynku nie warto przesuwać oprawy wyłącznie „na oko”. Trasa przewodu, sposób jego ułożenia i możliwość późniejszej wymiany mają znaczenie.

Długie przewody oraz ciężkie klosze są bardziej narażone na przypadkowe szarpnięcia. Jeśli lampa wisi w przejściu albo nisko nad stołem, mocowanie musi być wykonane z zapasem, nie na granicy możliwości.

Kinkiet ścienny

Kinkiet często trafia na ścianę, na której wcześniej nie było żadnego punktu świetlnego. To oznacza ingerencję w przewody, puszkę i wykończenie. W starej kamienicy może dojść problem z grubością tynku, nierównością ściany albo niestabilnym podłożem. W bloku z wielkiej płyty dochodzi z kolei ryzyko przypadkowego trafienia w instalację prowadzoną w ścianie.

Kinkiety przy łóżku, lustrze czy schodach powinny być dobierane razem z wysokością montażu i sposobem obsługi. Oprawa może wyglądać świetnie na zdjęciu, a w rzeczywistości rzucać cień dokładnie tam, gdzie potrzebujemy światła. To już nie awaria elektryczna, tylko awaria koncepcji.

Plafon i oświetlenie punktowe

Nowoczesne plafony często są lekkie i łatwe w montażu, ale ich niewielka wysokość nie oznacza automatycznie prostego podłączenia. Wiele modeli ma zintegrowane moduły LED, których nie wymienia się tak jak klasycznej żarówki. W razie awarii wymienia się element lub całą oprawę, zależnie od konstrukcji i dostępności części.

Oświetlenie punktowe wymaga natomiast planowania rozstawu, głębokości zabudowy i dostępu do zasilania. W starym suficie każda dodatkowa oprawa może oznaczać nowe przewody, otwory i punkty połączeń. Jeśli ktoś obiecuje kilkanaście reflektorów bez sprawdzania stropu, obwodów i miejsca na osprzęt, to prawdopodobnie właśnie rozpoczyna kolejną prowizorkę.

Przepisy, normy i zdrowy rozsądek

Przy modernizacji instalacji spotkamy przepisy prawa, rozporządzenia, Polskie Normy oraz instrukcję producenta oprawy. To nie są dokumenty wymienne. Norma techniczna nie jest prostym zamiennikiem przepisów prawa, a instrukcja lampy nie legalizuje źle wykonanej instalacji.

Wymagania dotyczące projektowania i montażu instalacji niskiego napięcia opisuje między innymi seria PN-HD 60364. Wymagania dla sprawdzania odbiorczego i okresowego instalacji ujęto w PN-HD 60364-6:2016-07. Z kolei dobór i montaż opraw oświetleniowych oraz instalacji oświetleniowych objęto częścią dotyczącą opraw i instalacji oświetleniowych, między innymi PN-HD 60364-5-559.

Brzmi technicznie, bo takie jest. Ale wniosek dla właściciela mieszkania jest prosty: jeżeli zmieniamy istniejący punkt, dokładamy obwód, przesuwamy przewody albo ingerujemy w rozdzielnicę, zakres pracy powinien odpowiadać aktualnym wymaganiom technicznym oraz kwalifikacjom osoby, która ją wykonuje.

W przypadku budynku wielorodzinnego trzeba również ustalić, czy planowane prace dotyczą wyłącznie lokalu, czy ingerują w części wspólne. Zakres formalności może zależeć od rodzaju budynku, regulaminu wspólnoty lub spółdzielni oraz od tego, czy przenosimy punkt, naruszamy strop albo prowadzimy przewody poza lokalem. Nie ma jednej uniwersalnej odpowiedzi dla każdej kamienicy i każdego bloku.

Najpierw oględziny, potem zakupy

Najbezpieczniejszy porządek prac nie jest szczególnie widowiskowy, ale za to ogranicza liczbę niespodzianek:

1. Ustal zakres zmiany.

Sama wymiana oprawy to inna praca niż przesunięcie punktu, dołożenie ściemniacza czy stworzenie kilku niezależnych obwodów.

2. Sprawdź stan istniejącego punktu.

Ocenie podlegają przewody, izolacja, zaciski, puszka, mocowanie i sposób ochrony.

3. Zweryfikuj obwód oraz rozdzielnicę.

Trzeba wiedzieć, co zasila punkt, jak jest zabezpieczone i czy opis w rozdzielnicy odpowiada rzeczywistości.

4. Wykonaj potrzebne pomiary.

Dotyczy to zwłaszcza instalacji starej, aluminiowej, przebudowywanej lub budzącej jakiekolwiek wątpliwości.

5. Dobierz oprawę do warunków.

Liczy się nie tylko wygląd, ale również masa, sposób mocowania, klasa ochronności, miejsce montażu i warunki wilgotnościowe.

6. Przygotuj podłoże i trasę przewodów.

Nie chowaj problemu pod tynkiem. Przewód ma być ułożony tak, aby instalacja była bezpieczna i możliwa do późniejszego sprawdzenia.

7. Dopiero na końcu zamontuj lampę i sprawdź działanie.

Test powinien obejmować nie tylko świecenie, lecz także stabilność oprawy, pracę łączników oraz zachowanie instalacji po dłuższym czasie.

Taki układ nie oznacza, że każda wymiana lampy zamieni się w generalny remont. Oznacza tylko, że najpierw ustalamy, z czym mamy do czynienia. Czasem kończy się na sprawnym podłączeniu oprawy. Czasem trzeba wymienić fragment przewodu, poprawić mocowanie albo uporządkować połączenia. A czasem oględziny pokazują, że nowy żyrandol jest najmniejszym problemem w całym mieszkaniu.

Oświetlenie ma budować klimat, nie ukrywać ryzyko

Stare wnętrza mają charakter, którego nie da się zamówić z katalogu. Kamieniczne sufity, wielka płyta, drewniane stropy, nierówne tynki — każde z tych miejsc wymaga innego podejścia do światła. Można tam zamontować efektowny żyrandol, kolorowy klosz, kinkiety albo nowoczesny plafon. Nie można jednak zakładać, że estetyka przykryje problemy techniczne.

Wymiana oświetlenia w starym budownictwie powinna zaczynać się od instalacji, nie od zdjęcia produktu w sklepie. Stan przewodów, zabezpieczenia, obwody, ochrona przeciwporażeniowa i mocowanie decydują o tym, czy nowa oprawa będzie pracowała spokojnie, czy rozpocznie serię drobnych awarii.

Na planie zdjęciowym mówi się czasem, że światło „jakoś się uratuje”. W domu lepiej nie budować na tym całej strategii. Dobrze dobrana lampa może zmienić wnętrze. Dobrze sprawdzona instalacja sprawia, że ta zmiana nie kończy się wyłączeniem prądu, dymem z puszki i nerwowym szukaniem elektryka w niedzielę wieczorem. I to jest kompromis, z którym naprawdę warto żyć.
