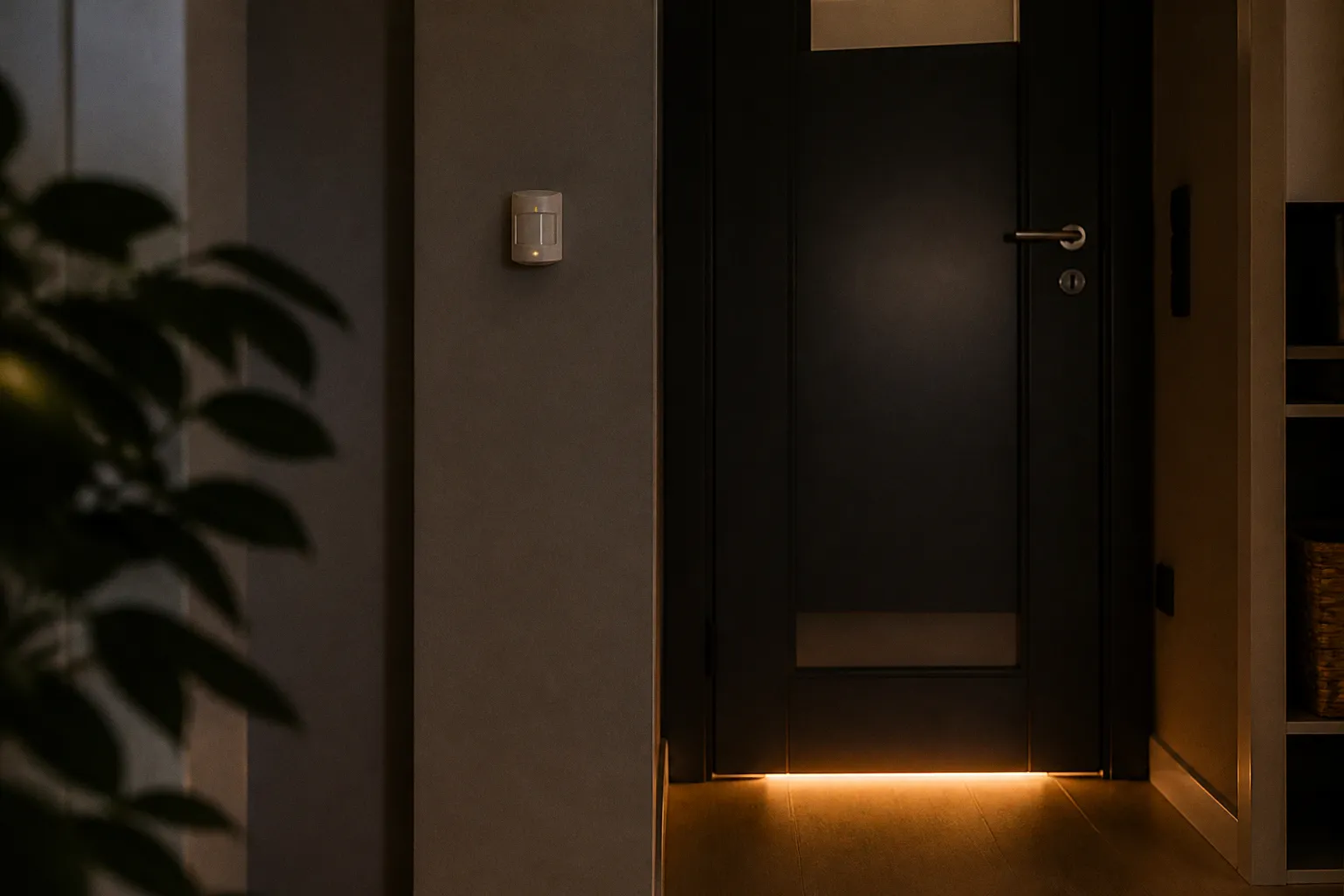

Światło w przedpokoju z czujnikiem: plan wdrożenia

Urządzenie zostaje przyklejone do ściany, czas zwłoki ustawiony przypadkowo, a światło gaśnie w połowie przejścia albo uruchamia się za każdym razem, gdy ktoś poruszy drzwiami. Sam czujnik nie rozwiązuje problemu. O wyniku decydują geometria korytarza, technologia detekcji, protokół komunikacyjny i logika scenariusza.

W praktyce konfiguracja czujników ruchu w korytarzu dla systemu inteligentnego domu powinna przebiegać jak małe wdrożenie techniczne. Najpierw trzeba określić obszar detekcji. Następnie dobrać typ detektora, sposób zasilania i komunikacji. Dopiero na końcu ustawia się automatyczne światło w korytarzu: poziom jasności, godziny działania oraz warunek wyłączenia.

Najpierw geometria, potem automatyzacja

Przedpokój jest zwykle trudniejszym miejscem niż pokój dzienny. Ma długą, wąską powierzchnię, kilka wejść, lustro, szafę i drzwi otwierane w kierunku czujnika. Detektor zamontowany w złym punkcie może mieć dobry zasięg na papierze, ale nie obejmować strefy, przez którą domownicy faktycznie przechodzą.

Ścienny czujnik ruchu montuje się zazwyczaj na wysokości od 1,2 do około 2 m. Ten zakres pozwala zachować odpowiedni kąt widzenia i promień detekcji. Konkretna wysokość zależy od konstrukcji obudowy oraz charakterystyki soczewki Fresnela w czujniku PIR. Nie należy kierować detektora bezpośrednio w stronę źródła ciepła, grzejnika ani miejsca, w którym często poruszają się zasłony.

W długim korytarzu pojedynczy czujnik może nie wystarczyć. Problem pojawia się wtedy, gdy jego pole widzenia obejmuje tylko początek przejścia. Światło włącza się przy wejściu, ale po kilku krokach użytkownik opuszcza strefę detekcji. Jeżeli czas zwłoki jest krótki, oprawy wyłączą się przed dojściem do drugiego końca korytarza.

Przed montażem trzeba więc odpowiedzieć na cztery pytania:

• Czy ruch będzie przecinał pole widzenia czujnika, czy będzie odbywał się w osi detektora?
• Czy urządzenie obejmie całą długość przedpokoju?
• Czy otwierane drzwi, lustro albo przesuwane skrzydła szafy nie będą zasłaniać obszaru detekcji?
• Czy światło ma reagować tylko na wejście człowieka, czy również na krótkie zatrzymanie przy szafie i lustrze?

W przypadku długiego przejścia lepsze rezultaty daje zastosowanie dwóch detektorów. Można połączyć je w jeden scenariusz, tak aby wykrycie ruchu w dowolnej strefie podtrzymywało oświetlenie. Druga opcja to podział przedpokoju na strefy świetlne. Wtedy zapala się tylko część opraw znajdująca się w pobliżu użytkownika. To ogranicza pobór mocy, ale wymaga większej liczby urządzeń wykonawczych i bardziej precyzyjnej konfiguracji.

Czujnik powinien obserwować trasę przejścia, a nie jedynie fragment ściany. Zasięg katalogowy nie zastępuje analizy geometrii pomieszczenia.

PIR, mikrofalowy czy czujnik obecności?

Technologia detekcji wpływa na zachowanie całego układu. W przedpokoju najczęściej stosuje się czujniki PIR, urządzenia mikrofalowe albo modele dualne. Wybór nie powinien wynikać z samej ceny. Każdy typ reaguje na inny sygnał i inaczej radzi sobie z ruchem użytkownika.

Czujnik PIR wykrywa promieniowanie podczerwone oraz zmiany temperatury wywołane ruchem ciała. Nie emituje własnych fal. W warunkach wewnętrznych ogranicza to liczbę przypadkowych wzbudzeń w porównaniu z niektórymi detektorami generującymi fale. PIR dobrze działa wtedy, gdy człowiek przechodzi przez kolejne strefy soczewki. Gorzej reaguje na osobę stojącą nieruchomo albo poruszającą się bardzo wolno w osi czujnika.

Detektor mikrofalowy generuje fale i analizuje ich odbicie. Może wykrywać ruch przez część lekkich przeszkód, dlatego wymaga większej kontroli nad kierunkiem pracy. W korytarzu może zareagować na ruch za cienką przegrodą, drzwiami albo w sąsiednim pomieszczeniu. Jeżeli automatyczne światło ma działać tylko w jednym przedpokoju, taka czułość bywa problemem, a nie zaletą.

Czujnik dualny łączy różne metody detekcji. W zależności od konstrukcji może wymagać potwierdzenia sygnału przez oba układy albo wykorzystywać je do ograniczenia błędnych wyzwoleń. Jest bardziej złożony i wymaga dokładniejszej regulacji. Nie należy jednak zakładać, że model dualny zawsze będzie lepszy. W małym przedpokoju może dostarczyć więcej danych, niż potrzeba do prostego włączania światła.

Osobną kategorię stanowią czujniki obecności. Ich czułość pozwala wykrywać człowieka wykonującego minimalne ruchy, na przykład poruszającego dłonią przy szafce. To istotna różnica względem standardowego PIR. Jeżeli użytkownik zatrzymuje się w przedpokoju, wiąże buty albo szuka kluczy, zwykły czujnik ruchu może po pewnym czasie uznać, że pomieszczenie jest puste. Czujnik obecności utrzymuje stan aktywny dłużej, ale może też wymagać staranniejszego ustawienia stref i czułości.

Do typowego przedpokoju z prostym przejściem wystarczy najczęściej PIR. Czujnik obecności ma sens wtedy, gdy światło gaśnie mimo obecności użytkownika albo gdy pomieszczenie pełni dodatkową funkcję: znajduje się w nim szafa, siedzisko, lustro lub wejście do garderoby.

Komunikacja: Zigbee, Z-Wave, Wi-Fi czy przewód

Czujnik nie jest samodzielnym systemem. Po wykryciu ruchu musi przekazać informację do centrali, przekaźnika, żarówki albo sterownika oprawy. Sposób komunikacji wpływa na opóźnienie, stabilność, zasilanie i możliwość rozbudowy instalacji.

W bezprzewodowych systemach inteligentnego domu spotyka się przede wszystkim Zigbee, Z-Wave i Wi-Fi. Zigbee oraz Z-Wave są projektowane z myślą o urządzeniach automatyki domowej. W wielu instalacjach działają jako sieci z urządzeniami pośredniczącymi, co pozwala rozszerzać zasięg przez kolejne elementy zasilane z sieci. Wi-Fi upraszcza początkową konfigurację, ale czujnik zasilany bateryjnie musi ograniczać aktywność modułu radiowego, aby nie skrócić czasu pracy.

Przy wyborze nie wystarczy sprawdzić, czy urządzenie obsługuje dany protokół. Trzeba zweryfikować zgodność z centralą oraz możliwość wykonania konkretnej automatyzacji. Nie każdy czujnik przekazuje do systemu te same dane. Jeden zgłasza wyłącznie ruch. Inny udostępnia również temperaturę, poziom oświetlenia, stan baterii i czas ostatniej aktywności. Te dodatkowe parametry mogą być przydatne, ale zwiększają liczbę ustawień.

Połączenie przewodowe ma przewagę w instalacjach wykonywanych od podstaw. Nie wymaga wymiany baterii i zwykle zapewnia stałą dostępność urządzenia. Jego ograniczeniem jest konieczność doprowadzenia przewodów oraz zastosowania elementu wykonawczego zgodnego z instalacją elektryczną. W gotowym mieszkaniu montaż bezprzewodowy bywa szybszy, ale wymaga kontroli poziomu baterii i jakości zasięgu radiowego.

Najbardziej praktyczny podział wygląda następująco:

• Zigbee sprawdzi się w rozbudowanym systemie z wieloma czujnikami i urządzeniami zasilanymi bateryjnie.
• Z-Wave jest dobrym wyborem, gdy cała centrala i osprzęt pracują już w tym standardzie.
• Wi-Fi upraszcza dostęp do urządzeń, ale należy kontrolować obciążenie sieci oraz tryb uśpienia czujnika.
• Połączenie przewodowe wybiera się przy nowej instalacji albo wtedy, gdy priorytetem jest brak baterii i stała komunikacja.

W przedpokoju opóźnienie przekazania zdarzenia ma znaczenie. Jeżeli po wejściu trzeba czekać kilka sekund na uruchomienie opraw, problem może leżeć nie w czujniku, lecz w centrali, sieci radiowej albo sposobie sterowania żarówką. W systemach opartych na bezpośrednim połączeniu czujnik–sterownik reakcja może być szybsza niż w scenariuszu, który przechodzi przez kilka usług pośrednich.

Sterowanie żarówką, oprawą czy przekaźnikiem

Automatyczne światło można zbudować na kilka sposobów. Najprostszy wykorzystuje inteligentną żarówkę. Czujnik wykrywa ruch, a system wysyła polecenie do źródła światła. To rozwiązanie pozwala regulować jasność, temperaturę barwową i sceny, ale wymaga stałego zasilania oprawy. Wyłączenie jej klasycznym wyłącznikiem odcina urządzenie od sieci i przerywa automatykę.

Druga metoda wykorzystuje przekaźnik lub moduł dopuszkowy. Wtedy czujnik steruje obwodem oprawy, a źródło światła może pozostać standardową żarówką LED. Takie rozwiązanie lepiej pasuje do istniejącej instalacji, w której użytkownik chce zachować klasyczne przyciski. Trzeba jednak sprawdzić obecność przewodu neutralnego, minimalne obciążenie modułu oraz zgodność z typem zastosowanej oprawy.

Trzeci wariant to sterowanie całymi grupami opraw. W długim przedpokoju można podzielić lampy na dwa lub trzy obwody. Pierwszy czujnik aktywuje oprawy przy wejściu. Drugi utrzymuje oświetlenie dalszej części. Przy prawidłowym ustawieniu system nie świeci pełną mocą w całym korytarzu, gdy użytkownik znajduje się tylko przy drzwiach wejściowych.

Przed konfiguracją warto ustalić, co dokładnie ma być sterowane:

1. Pojedyncza żarówka LED — prosta instalacja, regulacja jasności, ale zależność od stałego zasilania.

2. Oprawa przez przekaźnik — możliwość zastosowania standardowych źródeł światła i zachowania części istniejącej instalacji.

3. Grupa opraw — lepsza kontrola stref, większa liczba parametrów i bardziej złożony scenariusz.

4. Oświetlenie główne oraz nocne — pełna moc przy wejściu i dyskretne podświetlenie w godzinach nocnych.

Warto rozdzielić funkcję wykrywania od funkcji wykonawczej. Czujnik ma dostarczać zdarzenie. Przekaźnik, żarówka albo sterownik oprawy ma wykonać polecenie. Gdy oba elementy są od siebie niezależne, łatwiej wymienić jeden komponent bez przebudowy całego układu.

Scenariusz działania i czas zwłoki

Najprostsza automatyzacja wygląda tak: wykryto ruch, włącz światło; nie wykryto ruchu przez określony czas, wyłącz światło. Taki zapis jest wystarczający tylko dla krótkiego przejścia, w którym użytkownik nie zatrzymuje się na dłużej. W większości przedpokojów trzeba dodać warunek natężenia oświetlenia i porę dnia.

Czujnik z pomiarem luksów może blokować światło w ciągu dnia, gdy przez okno lub przeszklone drzwi dociera wystarczająca ilość światła. Wartość progowa zależy od układu pomieszczenia, koloru ścian, rodzaju opraw i oczekiwanego komfortu. Nie należy kopiować jednej wartości do każdego mieszkania. Pomiar trzeba wykonać w miejscu, w którym czujnik rzeczywiście pracuje, a nie tuż pod lampą.

Dobrze skonfigurowany scenariusz może zawierać kilka warstw:

• w dzień przy wykryciu ruchu uruchamia tylko oświetlenie główne, jeśli poziom luksów spadnie poniżej ustalonego progu;
• wieczorem włącza wszystkie oprawy w strefie przejścia;
• w nocy uruchamia podświetlenie o niższej jasności;
• po ponownym wykryciu ruchu odlicza czas zwłoki od początku;
• po opuszczeniu strefy wyłącza oświetlenie po czasie dopasowanym do długości korytarza.

Czas zwłoki nie ma jednej uniwersalnej wartości. Za krótki powoduje gaśnięcie światła podczas przejścia. Za długi utrzymuje oprawy włączone, mimo że przedpokój jest pusty. Wpływ ma długość korytarza, liczba stref detekcji, prędkość przejścia oraz to, czy użytkownicy zatrzymują się przy drzwiach lub szafie.

W przypadku dwóch czujników trzeba zastosować funkcję podtrzymania. Wykrycie ruchu przez drugi detektor powinno odświeżać licznik, a nie tylko ponownie wysyłać komendę włączenia. Bez tego pierwszy czujnik może uruchomić światło, a system wyłączy je po swoim czasie, ignorując fakt, że użytkownik nadal znajduje się w dalszej części korytarza.

Czas wyłączenia należy kalibrować według trasy przejścia i zachowania użytkowników. Parametr skopiowany z instrukcji nie jest konfiguracją — jest tylko punktem startowym.

Tryb nocny i komfort użytkowania

Pełna moc opraw w środku nocy jest technicznie skuteczna, ale nie zawsze funkcjonalna. Oślepienie po wejściu do przedpokoju może być większym problemem niż brak światła. Dlatego warto rozdzielić scenę dzienną i nocną.

W trybie dziennym system może włączać główne oprawy LED. W trybie nocnym powinien aktywować oświetlenie o mniejszej jasności, na przykład listwę przy podłodze, punktowe oprawy ścienne albo część lamp sufitowych. Nie trzeba zmieniać źródeł światła, jeżeli zastosowane urządzenia pozwalają regulować moc. W przeciwnym razie potrzebne są osobne obwody.

Godziny działania sceny nocnej można zdefiniować w centrali automatyki. Alternatywą jest wykorzystanie informacji o porze zachodu i wschodu słońca, ale w przedpokoju bez dostępu do światła dziennego harmonogram stały bywa bardziej przewidywalny. Automatyzacja może również uruchamiać dyskretne podświetlenie po kilku minutach braku ruchu w godzinach nocnych, jednak taki scenariusz trzeba projektować ostrożnie. Podświetlenie nie powinno pozostawać aktywne bez powodu.

Dla domu z dziećmi lub zwierzętami warto ograniczyć reakcje na przypadkowe zdarzenia. Czujnik zamontowany zbyt nisko może wykrywać ruch zwierzęcia. Model mikrofalowy może reagować na aktywność po drugiej stronie lekkiej ścianki. W takich warunkach lepsze rezultaty daje zmiana kierunku detekcji, ograniczenie strefy albo zastosowanie czujnika PIR zamiast zwiększania czułości.

Kalibracja po montażu

Konfiguracja czujnika ruchu w inteligentnym domu nie kończy się na dodaniu urządzenia do aplikacji. Po instalacji trzeba sprawdzić rzeczywiste działanie w kilku sytuacjach. Test powinien obejmować wejście z różnych kierunków, przejście wzdłuż korytarza, zatrzymanie przy szafie oraz powrót po krótkiej chwili.

Należy obserwować pięć parametrów:

• czas od wejścia w strefę do uruchomienia światła;
• miejsce, w którym czujnik przestaje wykrywać użytkownika;
• liczbę fałszywych wzbudzeń przy zamykaniu drzwi;
• zachowanie układu przy braku ruchu;
• reakcję na ręczne sterowanie z przycisku lub aplikacji.

Jeśli światło włącza się z opóźnieniem, trzeba sprawdzić kolejno zasilanie czujnika, jakość połączenia z centralą, stan sieci radiowej i opóźnienie sterownika. Nie należy od razu zwiększać czułości. Jeżeli problemem jest słaby zasięg, większa czułość detektora nie poprawi komunikacji.

Jeśli światło gaśnie podczas przejścia, można wydłużyć czas zwłoki albo zmienić położenie urządzenia. W długim korytarzu sama zmiana parametru może nie wystarczyć. Czujnik nadal nie obejmie obszaru, którego nie widzi. Wtedy potrzebny jest drugi punkt detekcji lub czujnik obecności.

Jeśli światło uruchamia się bez przejścia człowieka, trzeba ustalić źródło sygnału. W przypadku PIR przyczyną może być zmiana temperatury lub ruch elementu znajdującego się w polu widzenia. Przy detekcji mikrofalowej należy sprawdzić, czy sygnał nie przenika do sąsiedniej strefy. W systemie bezprzewodowym warto również przejrzeć historię zdarzeń centrali. Pozwala ona rozdzielić błąd detektora od błędu automatyzacji.

Energooszczędność bez marketingowych założeń

Automatyczne sterowanie może ograniczyć czas pracy opraw, ale nie da się podać jednego poziomu oszczędności dla każdego przedpokoju. Wynik zależy od mocy źródeł światła, liczby opraw, czasu świecenia bez automatyzacji oraz nawyków domowników. Inaczej pracuje pojedyncza żarówka LED, a inaczej kilka opraw sufitowych działających przez całą dobę.

Największy efekt daje usunięcie sytuacji, w której światło pozostaje włączone przez wiele godzin po wyjściu z domu. Czujnik nie musi jednak wyłączać opraw natychmiast. Zbyt agresywny czas zwłoki pogarsza komfort i zwiększa liczbę ręcznych korekt. Jeżeli użytkownicy regularnie włączają światło ponownie, automatyzacja została źle skalibrowana.

Oszczędzanie energii można poprawić przez połączenie trzech warunków:

1. wykrycie ruchu;

2. pomiar lub ocena pory dnia;

3. ograniczenie czasu świecenia do realnego czasu użytkowania.

W rozbudowanym systemie można rozdzielić oprawy na strefy i uruchamiać tylko te, które są potrzebne. W prostym przedpokoju wystarczy jedna grupa świateł i poprawnie dobrany czas wyłączenia. Rozbudowa ma sens wtedy, gdy instalacja rzeczywiście wykorzysta dodatkowe możliwości.

Lista kontrolna przed uruchomieniem

Przed zamknięciem obudowy i uznaniem instalacji za gotową należy sprawdzić:

• montaż czujnika na wysokości od 1,2 do około 2 m, zgodnie z charakterystyką konkretnego modelu;
• pełne pokrycie trasy przejścia, bez martwej strefy przy drzwiach lub na końcu korytarza;
• zgodność technologii detekcji z geometrią pomieszczenia;
• kompatybilność Zigbee, Z-Wave albo Wi-Fi z centralą automatyki;
• stabilność zasilania i poziom baterii, jeśli czujnik jest bezprzewodowy;
• stałe zasilanie inteligentnej żarówki, jeżeli sterowanie odbywa się bezpośrednio przez sieć;
• zgodność przekaźnika z instalacją, obciążeniem i typem źródeł LED;
• warunek luksów lub harmonogram ograniczający pracę w dzień;
• osobną scenę nocną z niższym poziomem jasności;
• czas zwłoki dopasowany do najdłuższego przejścia;
• podtrzymanie czasu po wykryciu ruchu przez drugi czujnik;
• brak reakcji na ruch za drzwiami, lekką przegrodą lub w sąsiednim pomieszczeniu;
• możliwość ręcznego włączenia i wyłączenia światła bez blokowania automatyzacji.

Światło w przedpokoju z czujnikiem działa poprawnie wtedy, gdy detekcja, komunikacja i sterowanie tworzą jeden spójny układ. Najpierw trzeba określić obszar pracy. Potem wybrać PIR, detektor mikrofalowy albo czujnik obecności. Następnie dopasować protokół, element wykonawczy i scenariusz czasowy.

Najbardziej uniwersalna konfiguracja dla standardowego korytarza to czujnik PIR zamontowany na ścianie w zakresie od 1,2 do około 2 m, komunikujący się z centralą przez Zigbee, Z-Wave lub przewód, oraz automatyzacja reagująca na ruch i porę dnia. W długim przedpokoju trzeba rozważyć dwa punkty detekcji. W strefie, w której użytkownik często pozostaje nieruchomo, lepszy będzie czujnik obecności.

Rekomendacja końcowa jest prosta: nie zaczynaj od aplikacji ani od wyboru najdroższego urządzenia. Zacznij od mapy przejścia, kierunku ruchu i sposobu zasilania opraw. Dopiero wtedy dobierz detektor i ustaw parametry. To skraca proces kalibracji, ogranicza fałszywe wzbudzenia i pozwala uzyskać automatyczne światło, które działa przewidywalnie, a nie tylko efektownie na ekranie telefonu.
