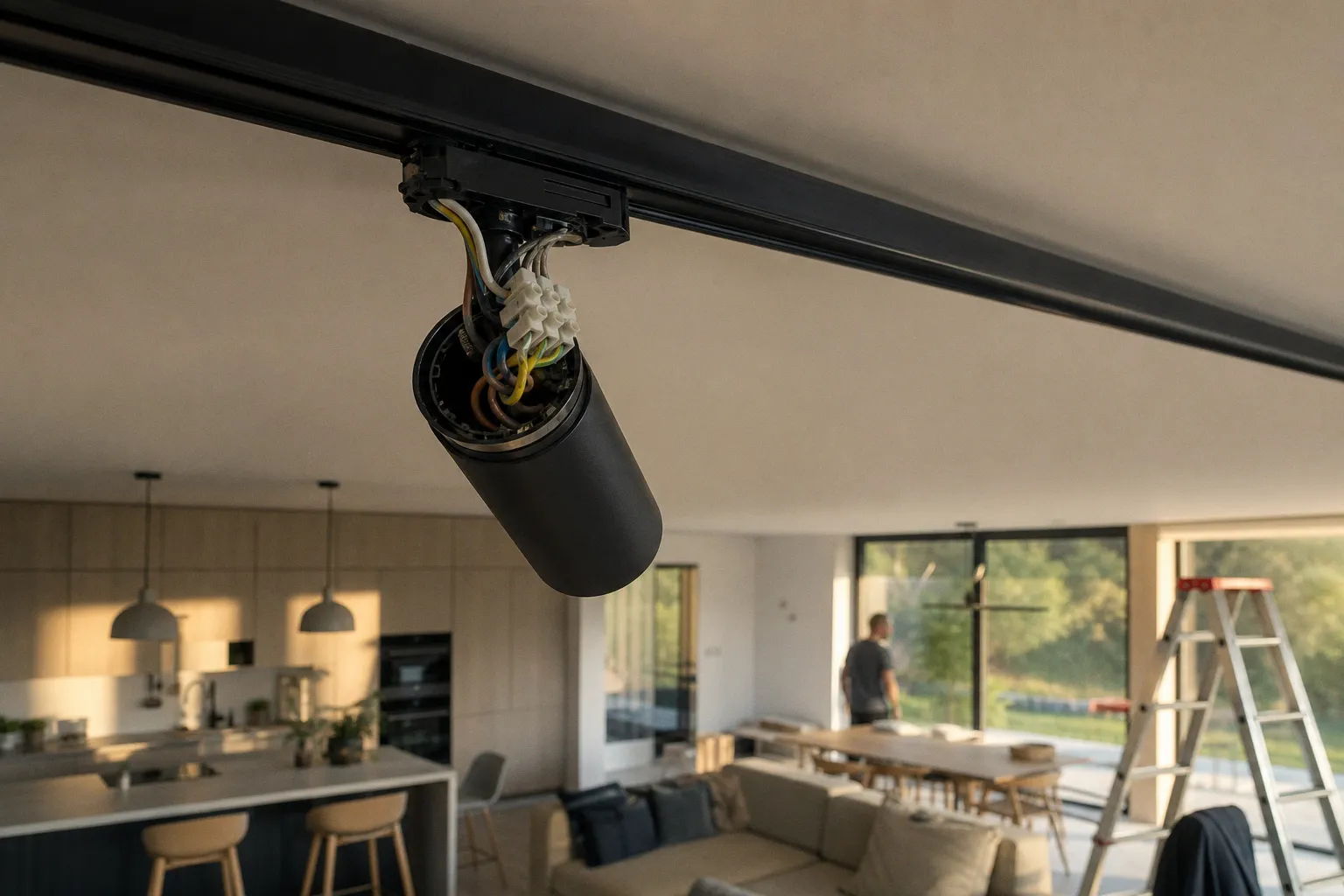

Oświetlenie szynowe: pułapki przy wyborze faz

System działa, ale nie daje podziału na strefy. Zostaje droższa szyna, większe adaptery i żadnej przewagi funkcjonalnej.

Pytanie „oświetlenie szynowe jednofazowe czy trójfazowe” nie dotyczy więc przede wszystkim wyglądu ani liczby reflektorów. Dotyczy instalacji, sposobu sterowania i geometrii układu. Szyna ma być dobrana do przewodów w suficie oraz scenariusza użytkowania. Odwrotna kolejność generuje przeróbki.

Jeden obwód albo trzy tory sterowania

Szynoprzewód 1-fazowy ma jeden tor fazowy. Każdy reflektor zamontowany na tej samej szynie otrzymuje zasilanie z tego samego obwodu. Włącznik podaje napięcie — świecą wszystkie oprawy. Wyłącznik odcina napięcie — gaśnie całość.

To rozwiązanie nie jest wadliwe. Jest właściwe tam, gdzie układ ma pracować jako jedna warstwa światła: nad blatem roboczym, w małym przedpokoju, w garderobie, w wąskiej kuchni lub nad stołem, jeśli nie planujemy oddzielnego sterowania kierunkami świecenia.

Szyna 3-fazowa ma trzy niezależne tory fazowe: L1, L2 i L3. Adapter reflektora ma selektor, którym przypisuje się oprawę do jednego z tych torów. W praktyce na jednej linii można utworzyć trzy grupy:

1. reflektory skierowane na stół lub wyspę kuchenną;

2. oprawy akcentujące obraz, regał, fakturę ściany albo strefę ekspozycji;

3. światło komunikacyjne, uruchamiane wieczorem bez rozświetlania całego pomieszczenia.

Nie należy mylić nazwy systemu z instalacją trójfazową 400 V. Domowa szyna 3-fazowa może pracować przy standardowym zasilaniu 230 V. „Trzy fazy” opisują tutaj trzy tory dostępne w szynoprzewodzie, nie obowiązek posiadania przyłącza siłowego w budynku.

Szyna 3-fazowa podłączona do przewodu 3-żyłowego nie staje się systemem trzystrefowym. Staje się jedną grupą światła w droższym korpusie.

W projekcie wnętrza ten podział ma konkretne konsekwencje. W salonie połączonym z kuchnią nie chodzi o efekt „więcej lamp”. Chodzi o możliwość wyłączenia światła roboczego nad blatem przy pozostawieniu dwóch reflektorów na ścianie z obrazami albo na bibliotece. W systemie jednofazowym taki scenariusz wymaga osobnych obwodów, dodatkowych punktów zasilających lub inteligentnych źródeł światła. W szynie 3-fazowej można go zbudować na jednej trasie, ale tylko wtedy, gdy instalacja została przygotowana właściwie.

Przewód w suficie wyznacza granicę systemu

Standardowy przewód oświetleniowy ma trzy żyły: fazową L, neutralną N i ochronną PE. W takim układzie można podłączyć szynę 3-fazową, ale wszystkie jej tory fazowe będą zasilane wspólnie albo wykorzystany zostanie tylko jeden z nich. Efekt sterowania pozostanie jeden: wszystkie reflektory zaświecą równocześnie.

Jeżeli projekt zakłada dwie niezależne grupy na jednej szynie, z sufitu powinien wychodzić przewód minimum 4-żyłowy. Dla pełnego wykorzystania trzech torów potrzebny jest przewód 5-żyłowy. Do tego dochodzi sterowanie ścienne: podwójny albo potrójny łącznik, zależnie od liczby scen.

To moment, w którym warto zatrzymać projekt. Nie po zakupie czarnych profili, nie po wywierceniu otworów w suficie, tylko przy sprawdzeniu puszki i przewodów. Kolor izolacji nie jest dokumentacją instalacji. W starszych mieszkaniach spotyka się układy przebudowywane etapami, nietypowe oznaczenia i przewody, których funkcję trzeba potwierdzić pomiarem.

Schemat decyzyjny jest prosty:

• Masz przewód 3-żyłowy i jeden włącznik — wybierz szynę 1-fazową, chyba że świadomie akceptujesz brak podziału stref w systemie 3-fazowym.
• Masz przewód 4-żyłowy i dwa kanały sterowania — szyna 3-fazowa pozwoli rozdzielić reflektory na dwie grupy.
• Masz przewód 5-żyłowy i trzy kanały sterowania — można wykorzystać pełną funkcję L1, L2 i L3.
• Sufit jest dopiero wykonywany — prowadź 5 żył, nawet jeśli początkowo wykorzystasz dwa kanały. Koszt przewodu na etapie remontu jest marginalny wobec późniejszego kucia sufitu.

Warto też rozdzielić dwa zagadnienia: liczbę obwodów i ściemnianie. Trzy grupy w szynie nie oznaczają automatycznie trzech poziomów jasności. Jeśli reflektory mają być ściemniane, trzeba dobrać kompatybilne źródła LED, sposób regulacji oraz sterownik. Klasyczny ściemniacz fazowy nie będzie poprawnym rozwiązaniem dla każdej oprawy. Przed zakupem należy sprawdzić deklarowany sposób sterowania konkretnego reflektora, a nie zakładać, że „LED da się ściemnić”.

Reflektor dobiera się do systemu, nie do koloru szyny

Czarna szyna nie jest kategorią techniczną. Biała szyna również nie. O zgodności decydują konstrukcja styków, profil mechaniczny adaptera oraz standard producenta. Reflektor 1-fazowy nie jest automatycznie kompatybilny z szyną 3-fazową. Odwrotnie również.

To szczególnie częsta pułapka przy zakupach etapowych. Najpierw trafia do mieszkania zestaw startowy z marketu. Potem pojawia się potrzeba dołożenia trzech reflektorów nad stół. Inwestor wybiera podobne wizualnie oprawy z innej serii i okazuje się, że adapter nie wchodzi, nie blokuje się poprawnie albo nie styka się z torem zasilania.

Przy doborze reflektorów szynowych trzeba zweryfikować cztery rzeczy:

• typ szyny: 1-fazowa, 3-fazowa albo magnetyczna — to trzy różne systemy;
• producenta i serię mechanicznego adaptera;
• wysokość adaptera oraz jego widoczność po montażu;
• parametry źródła: moc, kąt świecenia, temperatura barwowa, współczynnik CRI i możliwość ściemniania.

Ostatni punkt ma znaczenie dla estetyki wnętrza, ale nie w wersji katalogowej. Reflektor o kącie 15–24° nadaje się do akcentu: obrazu, półki, rzeźby, fragmentu ściany z cegły. Na komunikację i większe powierzchnie zwykle lepiej pracuje szerszy rozsył. Jeśli każdy reflektor na szynie ma wąski strumień, podłoga dostanie serię ostrych plam, a ściany pozostaną niedoświetlone.

W mieszkaniach, gdzie światło ma oddawać kolor drewna, tkanin i ścian, warto szukać opraw z CRI co najmniej 90. Nie zwiększa to strumienia świetlnego. Poprawia jakość odwzorowania barw. To różnica istotna przy oliwkowych ścianach, czerwonym dębie, beżowych tkaninach i obrazach. Niski CRI potrafi spłaszczyć te materiały niezależnie od ceny mebli.

Temperatura barwowa powinna być przypisana do funkcji strefy. W mieszkaniu zwykle punktem wyjścia jest 2700–3000 K. W kuchni roboczej 3000 K bywa użyteczne, jeśli oprawy doświetlają blat. Mieszanie 2700 K na szynie z przypadkowymi żarówkami 4000 K w lampach stojących daje niespójny obraz wnętrza. Szyna nie naprawi błędów w pozostałych warstwach oświetlenia.

Łącznik L nie jest neutralnym kawałkiem metalu

W systemie 3-fazowym trasa szyny wymaga planu elektrycznego, nie tylko rysunku na suficie. Dotyczy to szczególnie układów L, T i dłuższych linii zasilanych z jednego punktu.

Łączniki kątowe oraz elementy zasilające występują w wersjach lewych i prawych. Wynika to z polaryzacji torów i położenia przewodu ochronnego PE. Nie można dobierać ich według zasady „pasuje kształtem, więc będzie działać”. Łącznik o niewłaściwej orientacji może uniemożliwić prawidłowe połączenie ochronne, a przy błędnym zestawieniu stworzyć ryzyko zwarcia.

Przed zamówieniem należy ustalić:

1. gdzie znajduje się punkt zasilania;

2. w którą stronę biegnie przewód ochronny w profilu;

3. czy zasilanie ma wejść z końca, ze środka czy przez konkretny łącznik;

4. czy układ jest prosty, kątowy, typu T czy krzyżowy;

5. które elementy są lewe, a które prawe w systemie wybranego producenta.

Łączniki proste i krzyżowe X są symetryczne, więc można je obracać. Nie należy jednak przenosić tej zasady na łączniki L i T. To dwa różne przypadki konstrukcyjne.

W szynach 3-fazowych orientacja elementu jest parametrem elektrycznym. Nie jest detalem montażowym do poprawienia po malowaniu sufitu.

Drugim błędem jest mieszanie komponentów różnych marek. Nawet gdy przekrój szyny wygląda podobnie — typowo około 35 × 15 mm — nie oznacza to pełnej zgodności. Różnice dotyczą zatrzasków, położenia styków, tolerancji profilu i sposobu prowadzenia PE. W układzie prostym problem czasem wychodzi od razu. W trasie z narożnikami wychodzi dopiero podczas uruchomienia, gdy jedna grupa nie dostaje zasilania albo reflektor nie daje się zablokować.

Dobra praktyka jest mniej efektowna niż wizualizacja, ale skuteczna: zamawiać szynę, zasilanie, łączniki i adaptery w ramach jednego systemu. Jeśli projekt wymaga zamienników, ich kompatybilność powinna zostać potwierdzona przez dokumentację techniczną, nie przez zdjęcie produktu.

Długa linia wymaga łączenia, a łączenie wymaga geometrii

W wielu projektach pojawia się pojedyncza linia nad kuchnią i salonem: 3,5, 4 albo 5 metrów. Naturalne pytanie brzmi: „czy nie można kupić jednej szyny?”. W praktyce powszechnie dostępne są odcinki 1 m i 2 m. Szyny 3-metrowe w dużej części ofert zniknęły, bo transport długich paczek gabarytowych podnosi koszt i ryzyko uszkodzenia.

Trzeba więc liczyć się z łączeniem odcinków. Sam łącznik nie jest problemem, jeśli został przewidziany przed montażem. Problemem jest sytuacja, gdy połączenie wypada dokładnie nad wyspą, na osi wejścia do salonu albo w miejscu, gdzie szyna ma tworzyć czystą linię kompozycyjną.

W aranżacji wnętrza ustawienie styku ma znaczenie wizualne. W technice ma znaczenie mechaniczne. Długi profil powinien być podparty zgodnie z instrukcją producenta, a nie zawieszony wyłącznie na skrajnych punktach. Szyna ma utrzymać nie tylko własny ciężar, lecz także reflektory, adaptery i obciążenie wynikające z manipulowania oprawami podczas regulacji.

Przed zakupem policz:

• długość netto trasy po osi szyny, a nie po krawędzi mebli;
• długość elementu zasilającego i końcówek;
• miejsce, które zajmą łączniki;
• margines od frontów wysokiej zabudowy, drzwi i karniszy;
• liczbę punktów mocowania dla całej długości;
• zapas na przesunięcia wynikające z konstrukcji sufitu.

W suficie podwieszanym należy dodatkowo sprawdzić, gdzie biegną profile konstrukcyjne i gdzie przewidziano wzmocnienia. Reflektor można przesuwać po szynie. Samej szyny po zamknięciu sufitu już nie da się przesunąć bez kosztów.

Podtynkowa szyna 3-fazowa nie daje pełnego zlicowania

Na wizualizacjach często pojawia się cienka czarna linia w suficie, niemal bez ramki. Ten efekt kojarzy się zwykle z systemem magnetycznym albo specjalnym profilem wpuszczanym. Szynoprzewód 3-fazowy montowany podtynkowo ma ograniczenie konstrukcyjne: nie da się go całkowicie zaszpachlować na równo z płaszczyzną sufitu. Pozostaje widoczna ramka maskująca.

Nie jest to wada. To cecha systemu, którą trzeba uwzględnić w projekcie. Jeśli celem jest maksymalnie czysta, zlicowana linia w suficie gipsowo-kartonowym, system magnetyczny może być bliższy założeniu estetycznemu. Jeżeli priorytetem jest duża dostępność reflektorów, odporna mechanika i trzy grupy na jednej trasie, szyna 3-fazowa nadal ma sens.

Nie należy wybierać technologii tylko po zdjęciu przekroju profilu. Trzeba obejrzeć przekrój po zabudowie: szerokość ramki, głębokość wpuszczenia, widoczną wysokość adapterów oraz relację do sufitu. W loftach i wnętrzach technicznych widoczny profil zwykle nie przeszkadza. W minimalistycznym suficie z gładzią może być elementem, którego inwestor nie zaakceptuje dopiero po odbiorze.

Jak dobrać system do realnego scenariusza

Szyna jednofazowa jest racjonalna, gdy oświetlenie ma realizować jeden tryb pracy. Przykład: cztery reflektory w korytarzu, trzy oprawy nad blatem albo kierunkowe światło w małej garderobie. Nie ma powodu komplikować instalacji, jeśli użytkownik nie będzie rozdzielał grup.

Szyna 3-fazowa jest uzasadniona, gdy jedna linia ma obsłużyć kilka funkcji. Typowy układ w salonie z aneksem może wyglądać tak:

• L1: światło robocze nad kuchnią, uruchamiane podczas przygotowywania posiłków;
• L2: światło ogólne w części dziennej;
• L3: reflektory akcentowe na ścianę, regał albo dzieła sztuki.

Ten podział nie zastępuje lampy nad stołem, oświetlenia podszafkowego ani lampy stojącej. Szynoprzewód jest jedną warstwą systemu. Próba oświetlenia całego wnętrza wyłącznie regulowanymi reflektorami kończy się zwykle nadmiarem kontrastu, zacienionymi twarzami przy stole i zbyt ostrymi punktami na podłodze.

Przy projektowaniu należy policzyć wymagane natężenie światła w luksach dla konkretnej płaszczyzny, nie sumować tylko watów opraw. Innego światła potrzebuje blat roboczy, innego stół, innego pionowa ściana z obrazem. Kąt reflektora, wysokość montażu i odległość od oświetlanego obiektu wpływają na efekt bardziej niż sam napis „mocna lampa”.

Odbiór systemu przed zamknięciem remontu

Przed zakupem i montażem odpowiedz bez skrótów na poniższe pytania:

• Czy z sufitu wychodzi 3-, 4- czy 5-żyłowy przewód?
• Ile niezależnych scen świetlnych ma działać na tej samej szynie?
• Czy włącznik ścienny obsłuży liczbę zaplanowanych grup?
• Czy wszystkie szyny, zasilania, łączniki i reflektory należą do kompatybilnego systemu?
• Czy w układzie L lub T dobrano prawidłową wersję lewą albo prawą?
• Czy reflektory mają właściwy kąt świecenia, CRI, kelwiny i deklarowaną obsługę ściemniania?
• Czy połączenia szyn wypadają poza główną osią widokową?
• Czy sufit i konstrukcja nośna przyjmą liczbę punktów mocowania?
• Czy oczekiwanie „idealnie zlicowanej” szyny odpowiada technologii 3-fazowej, a nie magnetycznej?

Jeśli na którekolwiek z tych pytań odpowiedź brzmi „sprawdzimy podczas montażu”, projekt nie jest gotowy. Oświetlenie szynowe jest modułowe, ale nie dowolne. Najpierw ustala się przewody, obwody i trasę. Potem wybiera profil oraz reflektory. W tej kolejności system działa zgodnie z założeniem, zamiast tylko wyglądać jak system profesjonalny.
