Oświetlenie liniowe LED: pułapki montażu i stracone pieniądze

Taśma LED jest jednak układem elektrycznym i termicznym. Ma określone napięcie, pobór mocy, długość zasilania oraz wymagania dotyczące chłodzenia.

Jeżeli którykolwiek z tych parametrów zostanie pominięty, efekt jest przewidywalny: słabsza końcówka taśmy, migotanie, odklejanie, widoczne punkty świetlne albo awaria po kilku miesiącach. W aranżacji wnętrz problem szybko staje się również wizualny. Linia światła traci ciągłość, kolor zmienia się na odcinku, a profil aluminiowy zamiast porządkować kompozycję zaczyna maskować błędy wykonawcze.

Oświetlenie liniowe LED błędy w aranżacji ujawnia bezlitośnie, ponieważ światło biegnie wzdłuż całej powierzchni. Przy pojedynczej oprawie można przeoczyć niedokładność. Przy kilku metrach taśmy każdy spadek napięcia, nierówność i punkt przegrzania staje się częścią wnętrza.

Profil aluminiowy nie jest dodatkiem dekoracyjnym

Taśma LED generuje ciepło. Nie emituje go w taki sposób jak klasyczna żarówka, ale część energii elektrycznej zamienia się w temperaturę na płytce i w strukturze diod. Jeżeli ciepło nie zostanie odprowadzone, temperatura taśmy rośnie. Wtedy pogarsza się stabilność pracy, szybciej degraduje się luminofor, a żywotność diod spada.

Dlatego profil aluminiowy pełni funkcję radiatora. Klosz rozprasza światło i chroni diody. Aluminium odbiera ciepło z podłoża taśmy i przekazuje je do otoczenia. Pominięcie profilu przy instalacji oświetlenia liniowego nie jest uproszczeniem montażu. To usunięcie podstawowego elementu układu chłodzenia.

Szczególnie ryzykowne są taśmy o większej mocy, montowane w zamkniętych wnękach, pod szafkami lub w przestrzeniach bez przepływu powietrza. W takich miejscach nie można zakładać, że otoczenie samo rozproszy temperaturę. Taśma przyklejona bezpośrednio do płyty meblowej ma ograniczony kontakt termiczny z materiałem, a warstwa kleju nie zastępuje aluminiowego radiatora.

Przy wyborze profilu trzeba ocenić kilka elementów:

• szerokość kanału — musi odpowiadać szerokości taśmy i sposobowi prowadzenia przewodów;
• głębokość profilu — wpływa na mieszanie światła i widoczność pojedynczych diod;
• sposób montażu — profil wpuszczany, nawierzchniowy i narożny stawia inne wymagania wobec podłoża;
• rodzaj klosza — mleczny ogranicza widoczność punktów, ale również zmniejsza ilość światła;
• możliwość odprowadzania ciepła — profil zamknięty w materiale wykończeniowym ma gorsze warunki pracy niż profil odsłonięty.

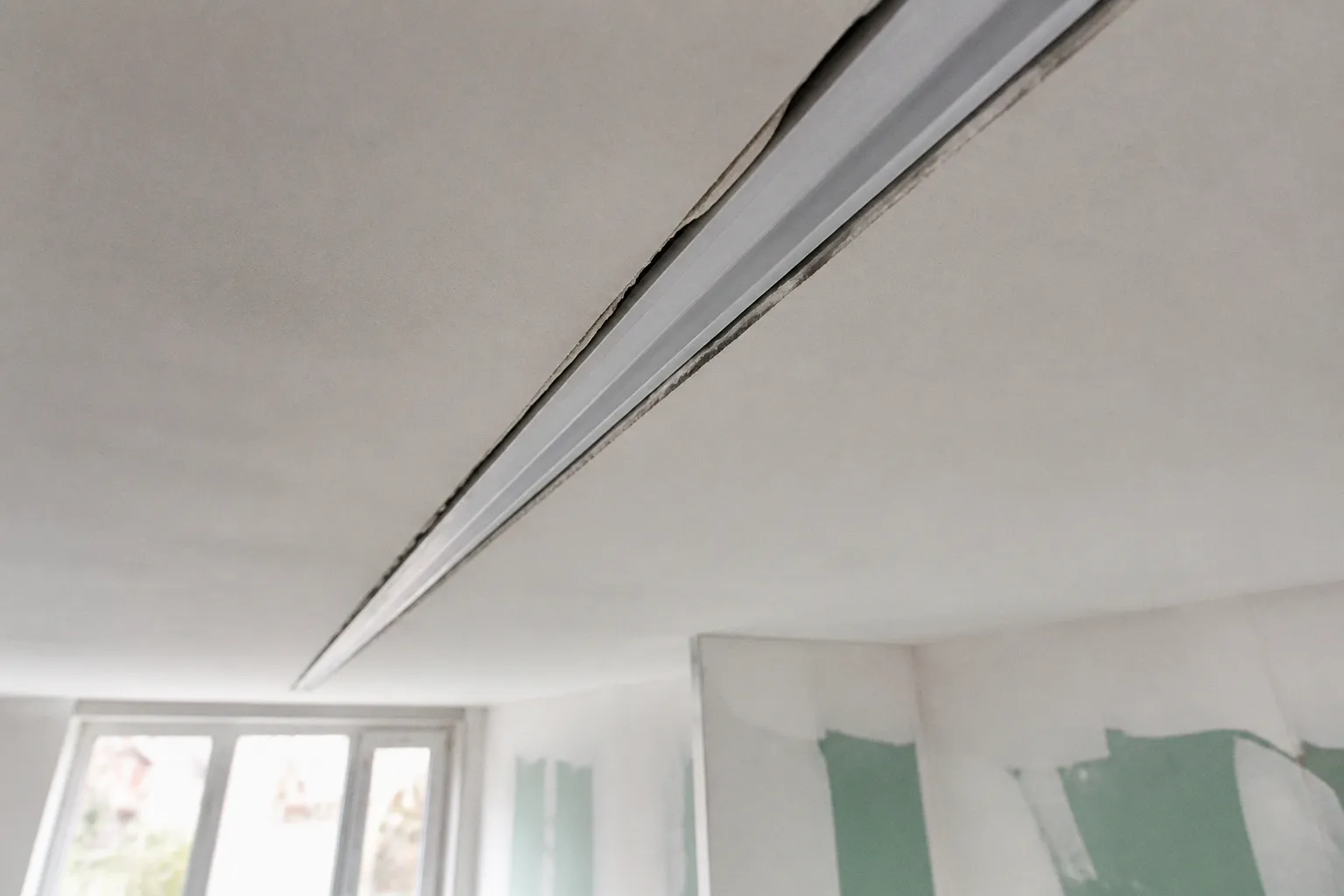

W ścianie, suficie podwieszanym albo zabudowie meblowej profil musi być przewidziany przed rozpoczęciem prac wykończeniowych. Jeżeli zostanie dobrany dopiero po pomalowaniu powierzchni, często kończy się to kompromisem: zbyt płytkim kanałem, źle dobranym kloszem albo widoczną krawędzią.

Profil aluminiowy nie poprawia tylko wyglądu taśmy. Odbiera ciepło, stabilizuje pracę diod i decyduje o trwałości całej linii.

Jak zaplanować oświetlenie LED w ścianie

W przypadku oświetlenia LED w ścianie najpierw wyznacza się geometrię linii, później dobiera profil, taśmę i sposób zasilania. Odwrócenie tej kolejności prowadzi do problemów z miejscem na przewody, dostępem do zasilacza i serwisem.

Przed zamknięciem zabudowy trzeba znać:

1. długość każdego odcinka taśmy;

2. miejsce montażu zasilacza;

3. przebieg przewodów niskonapięciowych;

4. sposób połączenia odcinków;

5. dostęp do elementów, które mogą wymagać wymiany;

6. położenie profilu względem powierzchni, którą ma oświetlać.

Zasilacz nie powinien być trwale zamknięty w miejscu, w którym nie da się go później wyjąć. Nawet prawidłowo dobrany model pracuje pod obciążeniem i wymaga odprowadzania ciepła. W zabudowie meblowej należy zostawić przestrzeń serwisową oraz nie blokować otworów wentylacyjnych urządzenia.

Spadek napięcia: dlaczego końcówka taśmy świeci słabiej

Druga pułapka wynika z długości odcinka i sposobu doprowadzenia zasilania. Taśma LED jest przewodnikiem o określonej rezystancji. Im dłuższa ścieżka, tym większy spadek napięcia. Diody na początku odcinka otrzymują właściwe warunki pracy, natomiast te znajdujące się dalej mogą świecić słabiej.

Dla zasilania jednostronnego przyjmuje się maksymalnie:

Są to wartości graniczne dla zasilania z jednego końca, a nie uniwersalna zasada dla każdej taśmy. Rzeczywisty wynik zależy między innymi od mocy taśmy, szerokości ścieżek, gęstości diod i przekroju przewodów. Odcinek może być krótszy, ale jeżeli przewody są zbyt cienkie albo połączenia wykonano niedbale, problem nadal wystąpi.

W praktyce długą linię dzieli się na odcinki zasilane równolegle. Można doprowadzić przewody do kilku punktów taśmy albo zasilać osobne sekcje z rozdzielonych wyjść. Nie należy jednak łączyć długich odcinków szeregowo tylko dlatego, że mechanicznie mieszczą się w jednym profilu.

12 V czy 24 V

W instalacjach domowych spotyka się przede wszystkim taśmy 12 V i 24 V. Oba rozwiązania mają zastosowanie, ale nie są zamienne.

Taśma 12 V przy tej samej mocy przenosi większy prąd niż taśma 24 V. W dłuższych odcinkach zwiększa to znaczenie spadków napięcia oraz jakości przewodów. Taśma 24 V lepiej sprawdza się przy dłuższych odcinkach zasilanych z jednego punktu, ale również wymaga poprawnego projektu. Wyższe napięcie nie usuwa problemu, tylko zmniejsza jego skalę.

Najdroższym błędem jest pomylenie napięć. Podłączenie taśmy 12 V do zasilacza 24 V prowadzi do jej natychmiastowego przepalenia przy pierwszym włączeniu. Tego uszkodzenia zwykle nie da się naprawić przez wymianę pojedynczego elementu. Konieczna jest wymiana odcinka, a czasem całej taśmy ukrytej już w zabudowie.

Napięcie musi być zgodne na każdym etapie:

• taśma 12 V — zasilacz 12 V;
• taśma 24 V — zasilacz 24 V;
• sterownik — zgodny z napięciem instalacji i wymaganym sposobem sterowania;
• przewody — dobrane do długości oraz prądu obciążenia.

Nie wystarczy sprawdzić, czy zasilacz ma odpowiednią liczbę watów. Najpierw trzeba ustalić napięcie, następnie pobór mocy i długość przewodów.

Zasilacz jako punkt krytyczny instalacji

Zasilacz LED powinien mieć zapas mocy wynoszący 20–30% w stosunku do całkowitego poboru taśmy. Jeżeli taśma pobiera 100 W, zasilacz nie powinien pracować stale na granicy 100 W. Należy dobrać urządzenie o większej mocy, z uwzględnieniem wymaganego zapasu.

Zbyt mały zasilacz pracuje pod stałym przeciążeniem. Może się przegrzewać, wyłączać zabezpieczenia albo powodować migotanie światła. Czasem instalacja działa poprawnie przez kilka pierwszych tygodni, a problem pojawia się dopiero po wzroście temperatury w zamkniętej wnęce.

Zasilacz z nadmiernym zapasem również nie rozwiązuje wszystkich problemów. Nie zastępuje poprawnego chłodzenia, nie kompensuje złego przekroju przewodów i nie naprawia błędnego podziału obwodów. Moc trzeba dobrać do konkretnego układu, a nie do ogólnego wrażenia, że większy model zawsze będzie bezpieczniejszy.

Obliczenie jest proste:

pobór taśmy = moc na metr × długość odcinka

Do wyniku należy dodać 20–30% zapasu. Jeżeli instalacja ma kilka niezależnych odcinków, sumuje się ich pobór. W przypadku taśm z regulacją barwy bieli albo taśm wielokanałowych trzeba uwzględnić sposób rozłożenia obciążenia na kanały. Sterownik również musi obsługiwać wymagany prąd.

Migotanie nie zawsze oznacza uszkodzoną taśmę

Migotanie światła może wynikać z kilku przyczyn:

1. zasilacz pracuje z przeciążeniem;

2. napięcie zasilacza nie odpowiada napięciu taśmy;

3. sterownik ma zbyt małą wydajność prądową;

4. połączenie przewodów ma zbyt duży opór albo luźny styk;

5. przewody mają zbyt mały przekrój;

6. zasilacz jest niewłaściwie chłodzony.

W instalacjach niskonapięciowych przewód nie jest neutralnym elementem. Przy zbyt małym przekroju część energii wydziela się w kablu w postaci ciepła. Jednocześnie do taśmy dociera niższe napięcie. Skutek może być podobny jak przy zbyt długim odcinku: spadek jasności i niestabilna praca.

Przy dłuższych trasach przewodów należy skrócić drogę między zasilaczem a taśmą albo zwiększyć przekrój przewodu. Połączenia powinny być wykonane mechanicznie stabilnie. Wtyki i szybkozłączki mogą przyspieszyć montaż, ale nie zwalniają z oceny obciążenia i jakości styku.

Montaż taśmy: klej nie naprawi źle przygotowanej powierzchni

Fabryczna warstwa samoprzylepna działa tylko wtedy, gdy podłoże jest równe, suche, czyste i odtłuszczone. Surowe drewno, tynk strukturalny, powierzchnia zapylona albo pokryta resztkami środków do pielęgnacji nie zapewniają stabilnego połączenia.

Przed przyklejeniem taśmy podłoże należy oczyścić i odtłuścić, na przykład alkoholem izopropylowym. Powierzchnia musi wyschnąć przed montażem. Nie przykleja się taśmy na świeżą farbę, wilgotną płytę ani materiał, który pozostawia pył.

Błędy przy montażu LED-ów w salonie często wynikają z pośpiechu podczas prac wykończeniowych. Taśma trafia na miejsce przed zakończeniem szlifowania, malowania lub cięcia płyt. Pył osiada na kleju, a później na diodach. W efekcie pasek zaczyna się odklejać, szczególnie w miejscach, gdzie pracuje pod wpływem temperatury.

Nie należy również zginać taśmy w dowolnym kierunku. Większość modeli można zaginać tylko w osi przewidzianej przez producenta. Złamanie płytki, zbyt mały promień gięcia albo nacisk na diody mogą przerwać ścieżki i uszkodzić segmenty.

Kolejność prac ma znaczenie

Prawidłowy montaż powinien przebiegać w logicznej kolejności:

• wyznaczyć przebieg profilu i punkty wyprowadzenia przewodów;
• zamontować profil oraz sprawdzić jego geometrię;
• przygotować i odtłuścić powierzchnię pod taśmę;
• przyciąć taśmę wyłącznie w oznaczonych miejscach;
• podłączyć przewody z zachowaniem polaryzacji;
• wykonać próbę świecenia przed zamknięciem klosza;
• sprawdzić jasność na początku i końcu każdego odcinka;
• zabezpieczyć instalację przed pyłem i zakończyć prace wykończeniowe.

W zabudowie meblowej taśmę montuje się dopiero po zakończeniu prac, które mogą zabrudzić diody. Jeżeli konieczne jest malowanie w pobliżu profilu, taśmę należy odpowiednio osłonić albo zamontować ją później. Zabrudzenie diod farbą zmienia odcień światła i utrudnia odprowadzanie ciepła.

Efekt kropkowania: problem optyczny, nie elektryczny

Taśma może działać bezawaryjnie, a mimo to wyglądać źle. Najczęściej odpowiada za to efekt kropkowania. Zamiast jednolitej linii w kloszu widoczne są pojedyncze punkty świetlne. Problem pojawia się szczególnie wtedy, gdy taśma ma małą gęstość diod, profil jest płytki albo klosz nie rozprasza wystarczająco światła.

Wybór taśmy i profilu musi być wykonany jako jeden układ. Sama taśma nie gwarantuje ciągłej linii. Sam profil również nie zamaskuje każdej różnicy. Im mniejsza odległość między diodami, tym łatwiej uzyskać jednolitą emisję. Przy dużym rozstawie punktów potrzebny jest głębszy profil albo bardziej rozpraszający klosz. Każde z tych rozwiązań może zmniejszyć ilość światła docierającego do wnętrza.

W salonie efekt kropkowania jest szczególnie widoczny przy liniach montowanych na wysokości wzroku, pod półkami, w zabudowie telewizyjnej i w niszach. W oświetleniu pośrednim, skierowanym na ścianę lub sufit, niedoskonałości mogą być mniej widoczne, ale nie znikają. Zmienia się tylko ich kontrast.

Przed zamówieniem całego odcinka warto wykonać próbkę na krótkim fragmencie profilu. Test powinien obejmować:

• docelową taśmę;
• docelowy klosz;
• planowaną odległość od oświetlanej powierzchni;
• rzeczywistą barwę światła;
• warunki obserwacji z typowego miejsca w pomieszczeniu.

To ważniejsze niż zdjęcie produktu. Fotografie katalogowe nie pokazują dokładnie, jak dana taśma zachowa się w konkretnej wnęce i przy konkretnym kącie patrzenia.

Barwa, CRI i relacja ze ścianą

W aranżacji wnętrz światło liniowe nie jest tylko elementem technicznym. Zmienia odbiór kolorów ścian, drewna, tkanin i powierzchni lakierowanych. Dlatego sama temperatura barwowa w kelwinach nie opisuje całego efektu.

Barwa 2700–3000 K zwykle daje cieplejszy odbiór. Zakres około 4000 K jest bardziej neutralny. Wyższa temperatura barwowa może wyglądać chłodno, szczególnie przy białych, szarych i niebieskich powierzchniach. Ostateczny efekt zależy jednak od materiałów i od światła podstawowego w pomieszczeniu.

Drugim parametrem jest CRI, czyli wskaźnik oddawania barw. Niska wartość może powodować, że kolory ścian i wyposażenia wyglądają płasko albo zmieniają proporcje czerwieni, zieleni i błękitu. W salonie, kuchni i przy ekspozycji materiałów nie należy wybierać taśmy wyłącznie według ceny za metr. Tania taśma LED może mieć słabszą stabilność barwy, niższą jakość podłoża i gorsze odprowadzanie ciepła.

Najtańsza taśma LED obniża koszt zakupu. Nie musi obniżyć kosztu całej instalacji, jeżeli po zamknięciu zabudowy trzeba wymienić odcinek, zasilacz i klosz.

Tanie taśmy LED: dlaczego nie warto oszczędzać w ciemno

Cena nie jest samodzielnym parametrem technicznym. Tania taśma może być wystarczająca do krótkiej, nisko obciążonej linii dekoracyjnej. Nie będzie jednak automatycznie dobrym wyborem do wielometrowej zabudowy, głównego oświetlenia wnęki albo miejsca, w którym wymiana wymaga demontażu mebli.

Przy zakupie należy znać co najmniej:

• napięcie nominalne;
• moc pobieraną przez metr;
• długość rolki i długość pojedynczego odcinka;
• gęstość diod;
• temperaturę barwową;
• CRI;
• sposób cięcia i łączenia;
• wymagany profil;
• zalecany sposób zasilania.

Sama moc na metr nie określa jakości światła. Taśma o większej mocy może świecić mocniej, ale również wymagać lepszego chłodzenia i wydajniejszego zasilacza. Z kolei taśma o małej gęstości może generować wyraźne punkty nawet wtedy, gdy jej jasność jest wystarczająca.

Nie należy też traktować całej rolki jako jednego obwodu bez sprawdzenia zaleceń producenta. Długość mechaniczna nie jest równoznaczna z długością możliwą do zasilenia z jednego końca. W razie potrzeby odcinki trzeba zasilać równolegle. W przeciwnym razie końcówka linii będzie miała inną jasność niż początek.

Audyt gotowej instalacji przed zamknięciem zabudowy

Najwięcej błędów można usunąć przed montażem klosza, frontu meblowego albo ostatniej warstwy wykończenia. Po zamknięciu dostęp do taśmy i połączeń staje się ograniczony. Każdą instalację należy więc uruchomić w warunkach możliwie zbliżonych do docelowych.

Kontrola powinna obejmować:

1. Zgodność napięcia. Taśma i zasilacz muszą mieć to samo napięcie nominalne. Podłączenie 12 V do 24 V kończy się natychmiastowym uszkodzeniem.

2. Moc zasilacza. Do całkowitego poboru taśmy należy doliczyć 20–30% zapasu.

3. Długość odcinków. Przy zasilaniu jednostronnym nie przekraczać 5 m dla 12 V i 10 m dla 24 V.

4. Jasność na całej długości. Początek i koniec taśmy powinny świecić równomiernie. Widoczna różnica oznacza problem z zasilaniem, długością odcinka albo połączeniem.

5. Temperaturę profilu. Profil może się nagrzewać, ale taśma nie powinna pracować bez odprowadzania ciepła.

6. Stabilność klejenia. Taśma musi przylegać do czystego, odtłuszczonego podłoża na całej długości.

7. Ciągłość linii. Po założeniu klosza nie mogą być widoczne pojedyncze punkty, przerwy ani różnice barwy.

8. Pracę sterownika. Zmiana jasności, barwy lub sceny nie powinna powodować migotania ani samoczynnego wyłączania.

9. Dostęp serwisowy. Zasilacz i połączenia muszą pozostać możliwe do sprawdzenia lub wymiany.

10. Ochronę przed zabrudzeniem. Diody nie mogą być pokryte farbą, pyłem ani resztkami kleju.

Taki audyt nie wymaga rozbudowanych przyrządów. Potrzebna jest konsekwencja i sprawdzenie instalacji przed jej ukryciem. Multimetr może pomóc zweryfikować napięcie na początku i końcu odcinka. Przy bardziej rozbudowanych układach warto również zmierzyć pobór prądu oraz ocenić temperaturę profilu po dłuższej pracy.

Jak zaprojektować linię światła bez późniejszych przeróbek

Projektowanie należy rozpocząć od funkcji. Inne wymagania ma podświetlenie dekoracyjne w zabudowie telewizyjnej, inne światło robocze pod szafkami kuchennymi, a jeszcze inne linia wpuszczona w sufit. W pierwszym przypadku istotna będzie ciągłość i brak widocznych punktów. W drugim również ilość światła, CRI oraz odporność na pracę przez wiele godzin.

Następnie ustala się geometrię. Linia może być prosta, załamana, obwodowa albo podzielona na niezależne sekcje. Każdy dodatkowy narożnik zwiększa liczbę połączeń i wymaga przewidzenia miejsca na cięcie. Taśmy nie powinno się prowadzić przez przypadkowe załamania profilu. Jeżeli zmienia kierunek, połączenie musi być wykonane zgodnie z konstrukcją taśmy i profilu.

Kolejny etap to dobór optyki. Taśma o dużej gęstości diod i głęboki profil z mlecznym kloszem może dać jednolitą linię, ale z mniejszą skutecznością świetlną. Płytki profil i taśma z dużymi odstępami między diodami mogą zachować więcej światła, lecz ujawnią kropkowanie. Nie ma jednego zestawu właściwego dla każdej aranżacji.

Na końcu projektuje się zasilanie. Zasilacz powinien znajdować się możliwie blisko obciążenia, ale w miejscu dostępnym i chłodzonym. Przy długich trasach przewodów trzeba uwzględnić spadek napięcia oraz przekrój kabla. Odcinki należy podzielić tak, aby nie zasilać całej instalacji przez pierwszy fragment taśmy.

W praktyce poprawny projekt oświetlenia liniowego LED składa się z pięciu powiązanych decyzji:

• funkcja i wymagana jasność;
• napięcie oraz typ taśmy;
• profil i klosz;
• sposób podziału oraz zasilania;
• dostęp serwisowy po zakończeniu aranżacji.

Pominięcie jednego elementu nie zawsze wywoła awarię od razu. Może jednak ograniczyć trwałość, pogorszyć estetykę albo wymusić kosztowny demontaż.

Wniosek techniczny

Oświetlenie liniowe LED działa dobrze wtedy, gdy potraktuje się je jak instalację, a nie jak dekoracyjny dodatek. Profil aluminiowy odprowadza ciepło. Zasilacz zapewnia właściwe napięcie i zapas mocy. Przewody ograniczają straty. Podłoże utrzymuje taśmę. Klosz i gęstość diod decydują o ciągłości linii.

Przed zamknięciem zabudowy trzeba potwierdzić cztery rzeczy: zgodność napięcia, zapas mocy, równomierność świecenia oraz stabilność montażu. Jeżeli którykolwiek punkt budzi wątpliwość, instalacja nie jest gotowa do ukrycia. Późniejsza korekta kosztuje więcej niż poprawny profil, właściwy przewód i kilka minut kontroli na etapie montażu.
